专利号: 2021216835622
申请人: 兰州博英音视科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

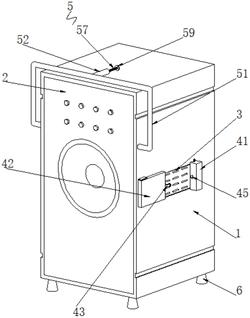

1.一种环绕式场馆扩声音响设备,包括音响主体(1)和嵌设在音响主体(1)前方的盖板(2),其特征在于:所述音响主体(1)的右侧贯穿开设有散热孔(3),所述音响主体(1)的右侧设置有活动防尘机构(4),所述音响主体(1)上还设置有盖板定位机构(5);

所述活动防尘机构(4)包括固定在音响主体(1)右侧的固定块(41)和滑动连接在音响主体(1)右侧的防尘盖(42),所述防尘盖(42)的背面固定有固定柱(43),所述固定柱(43)的一端固定有圆盘(44),所述固定块(41)的正面开设有与圆盘(44)相适配的插孔(45),所述固定柱(43)的表面固定有弹片(46),所述弹片(46)的一端固定有弧形卡块(47),所述固定块(41)的顶部开设有与插孔(45)相连通的滑孔(48),所述弧形卡块(47)与滑孔(48)配合使用,所述滑孔(48)的内壁滑动连接有与弧形卡块(47)配合使用的顶杆(49),所述顶杆(49)的顶端固定有固定盘(410),所述顶杆(49)的表面套设有复位弹簧(411),所述防尘盖(42)的顶部固定有磁块(412),所述音响主体(1)的右侧固定有与磁块(412)配合使用的铁块(413)。

2.根据权利要求1所述的一种环绕式场馆扩声音响设备,其特征在于:所述盖板定位机构(5)包括固定在音响主体(1)两侧之间的回形管(51),所述回形管(51)表面的后方连通有直管(52)。

3.根据权利要求2所述的一种环绕式场馆扩声音响设备,其特征在于:所述回形管(51)内壁的两侧均滑动连接有第一活塞(53),两个所述第一活塞(53)相互靠近的一侧均固定有插杆(54)。

4.根据权利要求3所述的一种环绕式场馆扩声音响设备,其特征在于:所述盖板(2)的两侧均开设有与所述插杆(54)相适配的插槽(55),所述直管(52)的内壁滑动连接有第二活塞(56)。

5.根据权利要求4所述的一种环绕式场馆扩声音响设备,其特征在于:所述第二活塞(56)的背面转动连接有螺纹柱(57),所述螺纹柱(57)的表面螺纹连接有螺纹块(58)。

6.根据权利要求5所述的一种环绕式场馆扩声音响设备,其特征在于:所述螺纹块(58)的表面与直管(52)的内壁固定连接,所述螺纹柱(57)的一端固定有转动块(59)。

7.根据权利要求1所述的一种环绕式场馆扩声音响设备,其特征在于:所述音响主体(1)底部的四角均固定有支脚(6)。
