专利号: 2021216726358
申请人: 珠海市交通勘察设计院有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

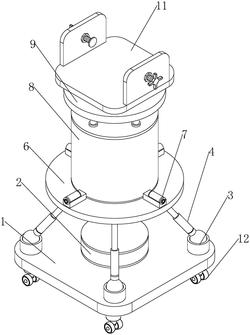

1.一种基于工程测量的高准确性监测系统,包括底座(1),其特征在于:所述底座(1)上表面的中部固定安装有主控器(2),所述底座(1)上表面的四角均固定安装有第一万向座(3),所述第一万向座(3)的顶部活动安装有电动伸缩杆(4),所述电动伸缩杆(4)的顶端活动安装有第二万向座(5),所述第二万向座(5)固定安装在调平座(6)的下表面,所述调平座(6)上表面的四周均匀安装有水平仪(7);

所述调平座(6)上表面的中部固定安装有升降机构(8),所述升降机构(8)的顶部固定安装有升降板(9),所述升降板(9)的内部固定安装有第一电机(10),所述第一电机(10)的输出端贯穿至升降板(9)的上方并固定安装有安装架(11)。

2.根据权利要求1所述的一种基于工程测量的高准确性监测系统,其特征在于:所述电动伸缩杆(4)的数量为四个,四个所述电动伸缩杆(4)均与主控器(2)电连接。

3.根据权利要求2所述的一种基于工程测量的高准确性监测系统,其特征在于:所述水平仪(7)的数量为四个,四个所述水平仪(7)均与主控器(2)电连接。

4.根据权利要求3所述的一种基于工程测量的高准确性监测系统,其特征在于:所述升降机构(8)包括壳体(801)、支撑板(802)、第二电机(803)、螺杆(804)、螺套(805)、连接杆(806)、支撑杆(807)和支撑套(808),所述支撑板(802)固定安装在壳体(801)内部,所述第二电机(803)固定安装在支撑板(802)下方,所述螺杆(804)贯穿支撑板(802)并与第二电机(803)的输出端固定连接,所述螺套(805)于螺杆(804)螺纹连接,所述连接杆(806)的一端固定安装在螺套(805)的外表面,所述支撑套(808)固定安装在壳体(801)的顶部,所述支撑杆(807)贯穿在支撑套(808)内,所述支撑杆(807)的上下两端分别于升降板(9)和连接杆(806)固定连接。

5.根据权利要求4所述的一种基于工程测量的高准确性监测系统,其特征在于:所述第一电机(10)和第二电机(803)均与主控器(2)电连接。

6.根据权利要求1所述的一种基于工程测量的高准确性监测系统,其特征在于:所述底座(1)底部的四角处均固定安装有滚轮(12)。
