专利号: 2021216465470
申请人: 嵊州市杰太电器有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

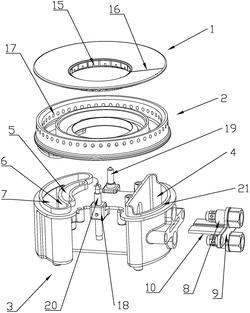

1.一种带稳压腔的内高焰上进风燃烧器,包括火盖、炉头和炉头座,所述火盖通过所述炉头连接所述炉头座,其特征在于:所述炉头座设有一次空气进气通道、引射管和出气通道,所述一次空气进气通道通过所述引射管连通所述出气通道,所述出气通道包括至少一个内环出气通道和至少一个外环出气通道,所述内环出气通道与所述外环出气通道相邻设置。

2.根据权利要求1所述的一种带稳压腔的内高焰上进风燃烧器,其特征在于:所述炉头座设有喷嘴组件,所述喷嘴组件连通所述一次空气进气通道,所述喷嘴组件包括两个上下分布的喷嘴和一个喷嘴固定座,所述喷嘴连通所述一次空气进气通道,所述喷嘴通过所述喷嘴固定座固定于所述炉头座上。

3.根据权利要求2所述的一种带稳压腔的内高焰上进风燃烧器,其特征在于:所述喷嘴固定座设有一次空气分隔板,所述一次空气分隔板插入所述一次空气进气通道且位于两个所述喷嘴之间。

4.根据权利要求1所述的一种带稳压腔的内高焰上进风燃烧器,其特征在于:所述引射管包括内环引射管和外环引射管,所述内环引射管连通所述内环出气通道,所述外环引射管连通所述外环出气通道。

5.根据权利要求1所述的一种带稳压腔的内高焰上进风燃烧器,其特征在于:所述内环出气通道和所述外环出气通道均连通所述炉头。

6.根据权利要求1所述的一种带稳压腔的内高焰上进风燃烧器,其特征在于:所述炉头与所述火盖之间形成第一出气腔和第二出气腔。

7.根据权利要求6所述的一种带稳压腔的内高焰上进风燃烧器,其特征在于:所述火盖上设有内环出火孔和引火槽,所述炉头上设有外环出火孔,燃气通过所述第一出气腔从所述内环出火孔流出,所述燃气通过所述第二出气腔从所述外环出火孔流出,所述引火槽连通所述第一出气腔和所述第二出气腔。

8.根据权利要求1所述的一种带稳压腔的内高焰上进风燃烧器,其特征在于:所述一次空气进气通道和所述出气通道之间设有两个卡座,一个所述卡座设有点火针,另一个所述卡座设有热电偶。

9.根据权利要求1所述的一种带稳压腔的内高焰上进风燃烧器,其特征在于:所述一次空气进气通道的顶端设有进气缺口。

10.根据权利要求1所述的一种带稳压腔的内高焰上进风燃烧器,其特征在于:所述外环出气通道内设有稳压腔。
