专利号: 2021215898662
申请人: 绵阳锋润机电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

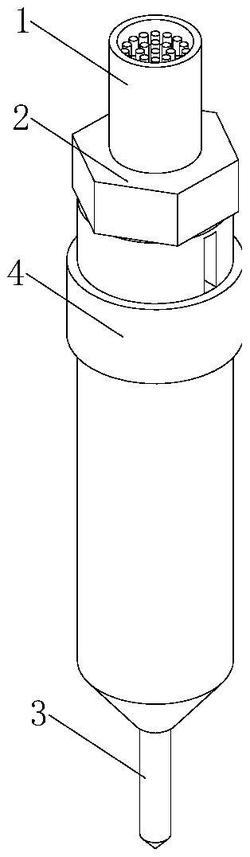

1.一种组合式铣刀夹持装置,包括铣刀夹持装置(1),所述的铣刀夹持装置(1)是由安装外壳(2)、铣刀(3)和夹持机构(4)组合而成,所述的夹持机构(4)装配在安装外壳(2)的外壁靠近上端的位置上,铣刀(3)从下端插入安装外壳(2)的内部;

其特征在于:

所述的夹持机构(4)是由夹持件(41)和顶块总成(42)组合而成,所述的顶块总成(42)装配在夹持件(41)的上端。

2.根据权利要求1所述的一种组合式铣刀夹持装置,其特征在于:所述的夹持件(41)包括外环(411),所述的外环(411)内壁上装配有对称的滑块(412),且两侧滑块(412)的内壁装配有连接块(413),连接块(413)的上端面设置有安装孔(414),两侧滑块(412)的上端面装配有弹簧(415)。

3.根据权利要求2所述的一种组合式铣刀夹持装置,其特征在于:所述的安装孔(414)的下端面装配有对车女的锁头(416),两侧锁头(416)的外壁上装配有连接杆(417),两侧连接杆(417)的一端装配有转轴(419),转轴(419)上装配有扭簧(418)。

4.根据权利要求1所述的一种组合式铣刀夹持装置,其特征在于:所述的顶块总成(42)包括圆盘(421),所述的圆盘(421)的一面装配有套筒(422)。

5.根据权利要求1所述的一种组合式铣刀夹持装置,其特征在于:所述的安装外壳(2)包括壳体(21),所述的壳体(21)下端装配有椎体(25),壳体(21)的上端装配有连接六角头(22),且靠近连接六角头(22)的壳体(21)外壁上设置有对称的滑槽(24),连接六角头(22)的上端装配有连接头(23)。

6.根据权利要求5所述的一种组合式铣刀夹持装置,其特征在于:所述的壳体(21)靠近滑槽(24)的内部设置有装配仓(26),且装配仓(26)的底部设置有插孔(27),插孔(27)穿透壳体(21)和椎体(25)。

7.根据权利要求1所述的一种组合式铣刀夹持装置,其特征在于:所述的铣刀(3)包括刀体(31),刀体(31)靠近上端的外壁上设置有卡槽(32)。

8.根据权利要求2所述的一种组合式铣刀夹持装置,其特征在于:所述的夹持件(41)装配在装配仓(26)处,滑块(412)与滑槽(24)滑动连接,弹簧(415)装配在滑块(412)的上端面与装配仓(26)之间。
