专利号: 2021215721855
申请人: 夏学安
专利类型:实用新型
专利状态:已下证
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

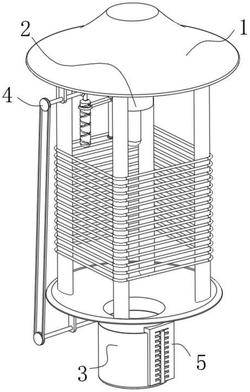

1.一种农业病虫害防治用驱虫装置,其特征在于,包括:灯体(1),所述灯体(1)内部设有诱虫灯(2),所述灯体(1)底部设有收集盒(3);

用于清理诱虫灯(2)表面灰尘的清理装置(4),所述清理装置(4)与灯体(1)连接;

用于快速拆装收集盒(3)的对接件(5),所述对接件(5)与灯体(1)连接。

2.根据权利要求1所述的一种农业病虫害防治用驱虫装置,其特征在于:所述清理装置(4)包括开设于收集盒(3)的多个卡槽(6),所述卡槽(6)啮合有齿轮(7),所述齿轮(7)固定连接有与灯体(1)固定连接的转动轴(8),所述转动轴(8)转动连接有两根与灯体(1)固定连接的第一支撑杆(9),所述转动轴(8)另一端固定连接有主动轮(10),所述主动轮(10)传动连接有皮带(11),所述皮带(11)传动连接有从动轮(12),所述从动轮(12)固定连接有连接杆(13),所述连接杆(13)转动连接有与灯体(1)固定连接的第二支撑杆(14),所述连接杆(13)另一端固定连接有第一锥齿轮(15),所述第一锥齿轮(15)啮合有第二锥齿轮(16),所述第二锥齿轮(16)固定连接有与灯体(1)转动连接的第二转动轴(17),所述第二转动轴(17)另一端固定连接有往复丝杆(18),所述往复丝杆(18)螺纹连接有往复环(19),所述往复环(19)固定连接有限位块(20),所述限位块(20)滑动连接有与灯体(1)固定连接的限位杆(21),所述限位块(20)另一端固定连接有套设在诱虫灯(2)外的清理环(22)。

3.根据权利要求1所述的一种农业病虫害防治用驱虫装置,其特征在于:所述对接件(5)包括与收集盒(3)固定连接的凸块(23),所述凸块(23)开设有多个对接槽(24),所述灯体(1)固定连接有安装块(25),所述安装块(25)固定连接有多个对接壳体(26),所述对接壳体(26)均滑动连接有与对接槽(24)适配的对接块(27),所述对接块(27)固定连接有弹簧(28),所述弹簧(28)另一端与安装块(25)固定连接。

4.根据权利要求2所述的一种农业病虫害防治用驱虫装置,其特征在于:所述清理环(22)为透明材质。

5.根据权利要求3所述的一种农业病虫害防治用驱虫装置,其特征在于:所述对接槽(24)侧截面为三角形。

6.根据权利要求2所述的一种农业病虫害防治用驱虫装置,其特征在于:所述第一锥齿轮(15)和第二锥齿轮(16)为耐磨材质。

7.根据权利要求2所述的一种农业病虫害防治用驱虫装置,其特征在于:所述主动轮(10)、皮带(11)和从动轮(12)位于灯体(1)外侧。
