专利号: 2021215593043
申请人: 无锡振荣精密钣金有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

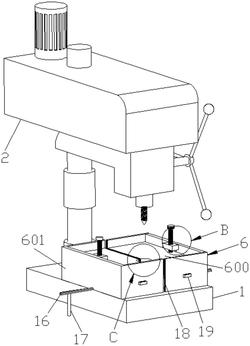

1.一种方便清洁的攻牙机,其特征在于,包括加工台(1)和攻牙机本体(2),所述攻牙机本体(2)设置在加工台(1)上,所述加工台(1)的顶部开设有容纳槽(3),所述容纳槽(3)内的底部固定设置有电磁铁(4),所述电磁铁(4)与外部电源电性连接,所述电磁铁(4)的顶部相吸连接有用于夹持零件的台虎钳(5),所述加工台(1)顶部的两侧分别滑动连接有透明材质的罩体(6),两所述罩体(6)相向的一侧均开设有缺口(7),当两所述罩体(6)移动至相抵接时,两所述罩体(6)与加工台(1)之间形成有一容纳空间(8)、两所述缺口(7)之间形成有一供刀具贯穿的容纳孔(700),且所述台虎钳(5)位于容纳空间(8)内,所述容纳孔(700)位于零件的正上方。

2.根据权利要求1所述的方便清洁的攻牙机,其特征在于,所述罩体(6)包括升降板(600)和凵形结构的侧板(601),两所述侧板(601)相向的一侧均纵向开设有第一滑槽(9),所述第一滑槽(9)内滑动连接有第一滑块(10),所述第一滑块(10)远离第一滑槽(9)内底壁的一端与升降板(600)的一侧连接,所述升降板(600)的两端与侧板(601)内的两侧壁紧邻,所述升降板(600)朝向第一滑块(10)的一侧与侧板(601)内的底壁紧邻,两所述侧板(601)相向一侧的顶部均连接有延伸块(11),所述延伸块(11)的顶部贯穿开设有螺纹孔(12),所述螺纹孔(12)内螺纹连接有螺杆(13),所述螺杆(13)的底端与升降板(600)的顶部转动连接,所述螺杆的顶端连接有旋钮(14)。

3.根据权利要求2所述的方便清洁的攻牙机,其特征在于,所述旋钮(14)的外周壁上等间距开设有防滑螺纹(15)。

4.根据权利要求3所述的方便清洁的攻牙机,其特征在于,所述第一滑槽(9)和第一滑块(10)的横截面形状为凸形结构。

5.根据权利要求4所述的方便清洁的攻牙机,其特征在于,所述加工台(1)顶部的两侧对称设置有滑轨(16),两所述滑轨(16)相背的一端分别向加工台(1)的两旁延伸,两所述滑轨(16)的底部均连接有位于加工台(1)两旁的支撑杆(17),所述支撑杆(17)的底端所在面与加工台(1)的底部所在面齐平,所述升降板(600)与滑轨(16)滑动连接。

6.根据权利要求5所述的方便清洁的攻牙机,其特征在于,两所述侧板(601)相向的一侧和两所述升降板(600)相向的一侧均连接有胶条(18)。

7.根据权利要求6所述的方便清洁的攻牙机,其特征在于,两所述侧板(601)的前端均连接有把手(19)。
