专利号: 2021215466071
申请人: 江苏嘉盈装饰新材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

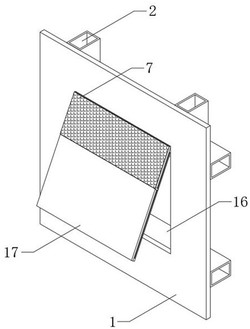

1.一种环保型轻质幕墙,包括幕墙本体(1),其特征在于,所述幕墙本体(1)外壁的一侧固定设有空心钢架(2),所述空心钢架(2)外壁一侧的内边缘处铰接设有支撑框架(3),所述支撑框架(3)外壁两边侧的中间位置均开设有滑槽(4),两个所述滑槽(4)的内壁均卡合设有支撑条(5),且支撑条(5)外壁的两端分别与两个滑槽(4)的内壁滑动连接,所述支撑框架(3)内壁的一侧转动设有转动辊(6),所述转动辊(6)外壁的两侧均穿插设有扭簧,且两个扭簧的两端分别与支撑框架(3)的内壁固定连接,所述转动辊(6)的外壁套设有遮光幕布(7),且遮光幕布(7)的外壁与支撑框架(3)的一侧穿插连接。

2.根据权利要求1所述的一种环保型轻质幕墙,其特征在于,所述支撑条(5)一侧的中间位置固定设有卡环(8),所述支撑框架(3)内壁一侧的中间位置固定设有固定底座(9),所述固定底座(9)的一侧穿插设有转动把手(10)。

3.根据权利要求2所述的一种环保型轻质幕墙,其特征在于,所述固定底座(9)底部的中间位置开设有卡槽(11),所述转动把手(10)一端的外壁套设有挂钩(12),且挂钩(12)的外壁与卡槽(11)的内壁穿插连接。

4.根据权利要求2所述的一种环保型轻质幕墙,其特征在于,所述空心钢架(2)一侧的中间位置卡合设有卡定轴(13),且卡定轴(13)的外壁与挂钩(12)一侧的内壁卡合连接,所述固定底座(9) 顶端的中间位置开设有弧形凹槽(14)。

5.根据权利要求4所述的一种环保型轻质幕墙,其特征在于,所述弧形凹槽(14)内壁一侧的上边缘处固定设有卡扣(15),且卡环(8)的内壁与卡扣(15)的内壁卡合连接。

6.根据权利要求1所述的一种环保型轻质幕墙,其特征在于,所述幕墙本体(1)外壁另一侧的中间位置开设有通槽(16),所述支撑框架(3)的一侧固定设有玻璃面板(17),且遮光幕布(7)的一侧与玻璃面板(17)的一侧接触,且支撑框架(3)的外壁和玻璃面板(17)的外壁均与通槽(16)的内壁卡合连接。
