专利号: 2021215444833
申请人: 昆山苏鸿模塑有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

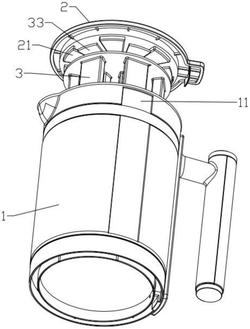

1.一种饮料降温杯,其特征在于:包括杯身和杯盖,所述杯盖上可拆卸连接有降温结构,所述降温结构包括基板,所述基板上设置有若干向杯身内部延伸的降温条,所述降温条包括不锈钢外壳,所述不锈钢外壳内设置有容置腔体,所述容置腔体内设置有冷冻液;所述杯盖靠近降温结构的一侧设置有若干插槽,所述若干插槽呈环形阵列,所述基板远离降温条的一侧设置有与插槽相对应的插片,所述插槽与插片旋转连接。

2.根据权利要求1所述的饮料降温杯,其特征在于:所述基板远离降温条的一侧设置有支撑台,所述插片与支撑台相连,所述插片为扇形。

3.根据权利要求2所述的饮料降温杯,其特征在于:所述杯盖的中心设置有通孔,所述支撑台上设置有穿过通孔的凸棒。

4.根据权利要求1所述的饮料降温杯,其特征在于:所述降温条包括靠近基板的中心的内圈降温条和靠近基板边缘的外圈降温条,所述内圈降温条和外圈降温条分别围绕基板的中心呈环形阵列。

5.根据权利要求4所述的饮料降温杯,其特征在于:所述内圈降温条与外圈降温条交错排列。

6.根据权利要求1所述的饮料降温杯,其特征在于:所述杯盖上设置有凸台,所述插槽设置于所述凸台上,所述凸台的直径略小于杯身的内径,所述杯盖与杯身盖合时所述凸台嵌入杯身内。

7.根据权利要求1所述的饮料降温杯,其特征在于:所述杯身上设置有透明的观察部,所述观察部沿纵向设置,所述观察部延伸至杯身的上边缘。

8.根据权利要求1所述的饮料降温杯,其特征在于:所述降温条和基板的连接处具有倒圆。
