专利号: 2021215202139
申请人: 刘晓艳
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.电极夹持部,其特征在于,包括:夹持面:用于与机床夹持件配合,并使电极夹持部被固定在机床上;

电极适配结构:用于当电极主体被固定在电极夹持部上时,能适配于电极主体的安装部形状;所述电极主体为用于完成电蚀加工的工作部分;

所述的电极适配结构设置在第一面;

夹持面设置在除第一面的其余面中的,至少任意一面。

2.如权利要求1所述的电极夹持部,其特征在于,所述的夹持面至少包括:设置在第一面对面的底面,以及与底面垂直的侧面之一;

所述的电极适配结构为安装平面、安装凹陷、安装凸起体之一的结构。

3.如权利要求1所述的电极夹持部,其特征在于,还具有用于电极主体工作过程中确定加工基准的基准面;基准面为:除了被机床夹持件包夹,以及除了在电极主体安装后被电极主体、连接物件覆盖的其余表面中,至少任意一表面;并至少具有平面度、第一面与侧面之间的垂直度、侧面之间的垂直度之一的基准。

4.如权利要求1所述的电极夹持部,其特征在于,还具有适配于连接物件形状的连接物件适配结构,具体为螺纹结构、凹槽结构、凸台结构、孔结构之一;

所述的连接物件为:将电极主体固定在电极夹持部上的连接物件;连接物件为螺纹连接件、夹紧结构件、铆钉连接结构件之一。

5.电极主体,其特征在于,包括:安装部,安装部适配于权利要求1‑4任一权利要求所述的电极夹持部中具有的电极适配结构;

用于完成电蚀加工的工作电极部分,与安装部为一整体。

6.如权利要求5所述的电极主体,其特征在于,还具有适配于连接物件形状的连接物件适配结构,所述的连接物件为:将电极主体固定在电极夹持部上的连接物件;

安装部为安装平面、安装凹陷、安装凸起体之一的结构;

连接物件适配结构为螺纹结构、凹槽结构、凸台结构、孔结构之一;连接物件为螺纹连接件、夹紧结构件、铆钉连接结构件之一;

不具有如下之一:用于直接固定在机床上的夹持面,基准面。

7.电极,其特征在于,由权利要求1‑4任一权利要求所述的电极夹持部,以及权利要求

5‑6任一权利要求所述的电极主体构成;

所述电极主体与电极夹持部各自为单独部件;并通过相互适配的,电极适配结构与安装部进行配合连接构成。

8.如权利要求7所述的电极,其特征在于,所述电极夹持部(3)采用具有高强度的材料制成,具体为钢材、铝材、合金之一;

电极主体采用易于导电材料制成,具体为铜、银、石墨电极、铜合金、银合金之一。

9.如权利要求7所述的电极,其特征在于,电极主体与电极夹持部用连接物件将电极主体与电极夹持部固定在一起;

连接物件为螺纹连接件、夹紧结构件、铆钉连接结构件之一。

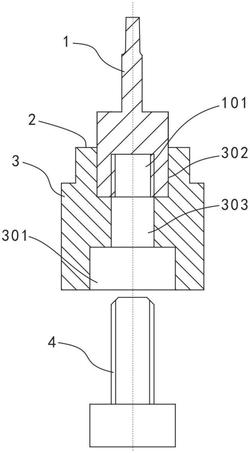

10.如权利要求9所述的电极,其特征在于,所述连接物件为固定螺丝,电极主体(1)和所述电极夹持部(3)通过固定螺丝(4)连接固定;

所述电极主体(1)下面具有连接物件适配结构,具体为螺纹盲孔(101),所述电极夹持部(3)下面为连接物件适配结构,具体为:电极夹持部(3)下面设置下台阶孔(301),电极夹持部(3)中部设有与所述下台阶孔(301)同轴连通的通孔(303),所述固定螺丝(4)的大端位于所述下台阶孔(301)内部,所述固定螺丝(4)的螺纹部分套结在所述通孔(303)中,所述固定螺丝(4)的螺纹端与所述螺纹盲孔(101)螺接固定;

所述电极适配结构为设置在第一面上的台阶孔(302),具体为:第一面设有与所述通孔(303)同轴连通的上台阶孔(302);所述安装部设置在电极主体(1)下端,安装部套结在上台阶孔(302)中且互相贴合。
