专利号: 202121515460X
申请人: 江苏玖集金刚石工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

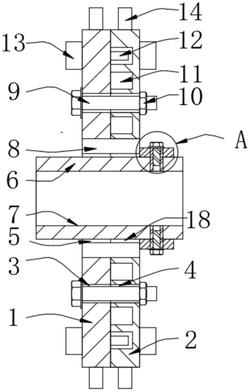

1.一种切割金属用的超硬圆锯片,包括锯片a(1),其特征在于:所述锯片a(1)的一侧贴合有锯片b(2),所述锯片a(1)和所述锯片b(2)的外侧壁均绕设有锯齿(14),所述锯片a(1)远离所述锯片b(2)的一侧开设有通孔c(5),所述锯片b(2)的一侧开设有通孔f(18),所述通孔c(5)的内侧壁焊接有固定块(6),所述固定块(6)的外侧壁转动连接于所述通孔f(18)的内侧壁,所述固定块(6)的一侧开设有通孔e(7),所述锯片b(2)远离所述锯片a(1)的一侧焊接有对称的两个板体(15),两个所述板体(15)相邻的一侧贴合于所述固定块(6)的外侧壁,两个所述板体(15)相斥的一侧均开设有螺纹通孔b(19),所述锯片b(2)远离所述锯片a(1)的一侧贴合有对称的两个螺母(10),所述螺母(10)的内侧壁螺纹连接有螺栓a(9),所述螺栓a(9)远离所述螺母(10)的一端贴合于所述锯片a(1)远离所述锯片b(2)的一侧。

2.根据权利要求1所述的一种切割金属用的超硬圆锯片,其特征在于:所述锯片a(1)靠近所述锯片b(2)的一侧焊接有对称的两个限位杆(12),所述锯片b(2)靠近所述锯片a(1)的一侧均匀开设有限位槽(11),所述限位槽(11)与所述限位杆(12)相适配。

3.根据权利要求1所述的一种切割金属用的超硬圆锯片,其特征在于:所述锯片a(1)与所述锯片b(2)相斥的一侧均粘接有对称的两个耐磨层(13)。

4.根据权利要求1所述的一种切割金属用的超硬圆锯片,其特征在于:所述锯片a(1)与所述锯片b(2)相邻的一侧均开设有对称的两个通孔d(8)。

5.根据权利要求1所述的一种切割金属用的超硬圆锯片,其特征在于:所述锯片a(1)远离所述锯片b(2)的一侧开设有对称的两个通孔a(3)。

6.根据权利要求1所述的一种切割金属用的超硬圆锯片,其特征在于:所述锯片b(2)远离所述锯片a(1)的一侧均匀开设有对称的通孔b(4)。

7.根据权利要求1所述的一种切割金属用的超硬圆锯片,其特征在于:所述固定块(6)的外侧壁均匀开设有螺纹通孔a(16),所述螺纹通孔a(16)和所述螺纹通孔b(19)的内侧壁螺纹连接有螺栓b(17)。
