专利号: 2021215120213
申请人: 天津市润杰创新环保科技股份公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种实验室用可移动废水处理槽,其特征在于包括移动轮、底座、控制器、本体、盛放槽、排液管、电动阀门、连通管、玻璃管、防溅结构、密封隔绝结构,所述底座的底部安装有移动轮,所述底座的顶部设置有本体与控制器,所述本体的左侧设置有控制器,所述控制器与蓄电池连接,所述本体的内部开设有盛放槽,所述盛放槽的数量为两个,所述盛放槽的顶部安装扩展箱,所述扩展箱的内部设置有防溅结构,所述防溅结构的顶部设置有密封隔绝结构,所述盛放槽的底部开设有排液口,该排液口处连接有排液管,所述排液管上安装有电动阀门,所述电动阀门与控制器连接;所述盛放槽前侧壁的上下两端分别开设有圆形槽,两个圆形槽处分别通过螺纹连接有连通管,两个所述连通管之间连接有玻璃管,所述玻璃管上设置有刻度;

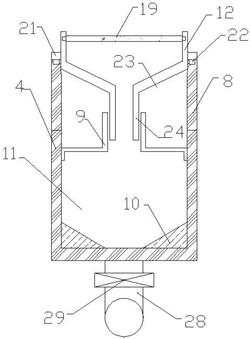

所述防溅结构由吸铁石、顶盖、导流块、盛放腔、矩形环、定位环、金属块、连通环、进料环组成,所述盛放腔底部的左右两端分别焊接有导流块,所述导流块的截面为直角三角形结构,所述盛放槽的侧壁焊接有顶盖,所述顶盖与盛放槽的底部之间构成盛放腔,所述扩展箱的内侧壁设置有矩形环,所述矩形环的外侧壁设置有定位环,所述定位环的顶部焊接有金属块,所述扩展箱的顶部开设有定位槽,所述定位槽的侧壁设置有吸铁石,所述金属块与吸铁石在一起,所述定位环位于扩展箱的顶部;所述矩形环的底部连接有连通环,所述连通环的底部连接有进料环,所述进料环穿过顶盖延伸至盛放腔的内部;

所述密封隔绝结构由密封条、复位弹簧、滑块、密封板、拉手组成,所述矩形环的左右内侧壁分别开设有滑槽,所述滑槽的前端焊接有复位弹簧的一端,所述复位弹簧的另一端连接有滑块,所述滑块与滑槽滑动连接,所述滑块的侧壁连接有密封板,所述密封板的前端安装有拉手,所述矩形环的前端开设有通槽,所述矩形环的后端开设有卡槽,所述卡槽与通槽的内侧壁分别设置有密封条,所述密封板的后端处于卡槽中,所述密封板的前端处于通槽中。

2.按照权利要求1所述的一种实验室用可移动废水处理槽,其特征在于所述定位环为方形环状结构,所述金属块的数量为N个,N≥2,所述连通环的侧壁为倾斜结构。
