专利号: 2021215008798
申请人: 海安金隆金属科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

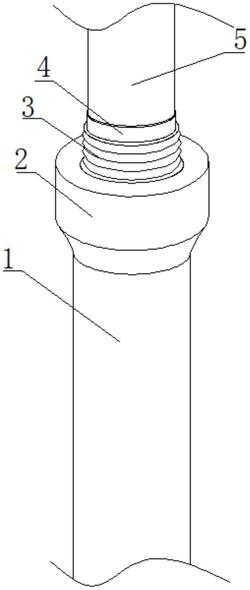

1.一种新型自行车前叉滑套结构,包括避震柱(1)、滑动杆(5)、上滑套(12)和下滑套(13),其特征在于:所述下滑套(13)顶部一体连接有上滑套(12),所述避震柱(1)顶端一体成型有保护壳(2),所述保护壳(2)内壁自上而下依次嵌套有上滑套(12)和下滑套(13),所述滑动杆(5)自上而下依次对应上滑套(12)和下滑套(13)内壁相嵌套,所述上滑套(12)顶部连接有波纹圆环状的波纹套(3),所述波纹套(3)顶端连接有密封环(4),所述上滑套(12)外壁两侧对称成型有定位块(11),所述上滑套(12)内壁环绕等距开设有油槽(9),所述下滑套(13)外壁底部一体成型有凸出圆环状的密封圈(7),所述下滑套(13)内壁顶部等距开设有脏槽(8)。

2.根据权利要求1所述的一种新型自行车前叉滑套结构,其特征在于:所述保护壳(2)内壁两侧均开设有凹陷状的固定槽(10),所述固定槽(10)的位置与定位块(11)的位置相对应。

3.根据权利要求1所述的一种新型自行车前叉滑套结构,其特征在于:所述避震柱(1)内壁开设有圆环凹陷状的密封环槽(6),所述密封环槽(6)的位置和密封圈(7)的位置相对应,且密封圈(7)对应密封环槽(6)相卡合。

4.根据权利要求1所述的一种新型自行车前叉滑套结构,其特征在于:所述保护壳(2)的直径大于避震柱(1)的直径,所述上滑套(12)的直径大于下滑套(13)的直径。

5.根据权利要求1所述的一种新型自行车前叉滑套结构,其特征在于:所述密封环(4)、上滑套(12)和下滑套(13)内壁均贴合滑动杆(5),所述上滑套(12)外壁贴合保护壳(2)内壁,所述下滑套(13)外壁贴合避震柱(1)内壁。
