专利号: 202121500875X
申请人: 海安金隆金属科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

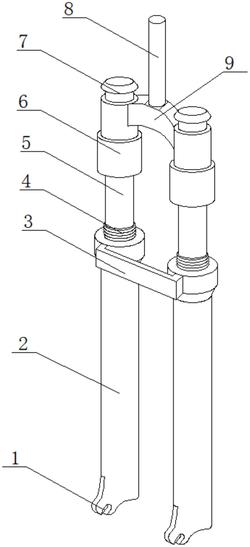

1.一种具有加强型前叉肩的山地自行车前叉,包括避震筒(2),其特征在于:所述避震筒(2)的数量为两组,两组所述避震筒(2)顶部滑动嵌套有避震杆(5),所述避震杆(5)和避震筒(2)的衔接处安装有橡胶圈(4),所述避震杆(5)顶端嵌套安装有主壳(6),所述主壳(6)内顶部开设有腔体(10),所述腔体(10)内底端滑动嵌套有限位环(14),所述限位环(14)底端贯穿主壳(6)的底面,所述限位环(14)的上方放置有弹簧(13),所述腔体(10)内顶部滑动安装有润滑壳(12),所述润滑壳(12)内壁底部开设有出液口,所述主壳(6)内壁中部开设有润滑口。

2.根据权利要求1所述的一种具有加强型前叉肩的山地自行车前叉,其特征在于:所述出液口的位置与润滑口的位置相对应,且出液口和润滑口均为向内侧倾斜贯穿状。

3.根据权利要求1所述的一种具有加强型前叉肩的山地自行车前叉,其特征在于:所述润滑壳(12)顶面左侧连通有进液管(11),且进液管(11)顶端贯穿主壳(6)顶面,所述进液管(11)顶端嵌套有密封盖。

4.根据权利要求1所述的一种具有加强型前叉肩的山地自行车前叉,其特征在于:所述避震杆(5)顶端安装有限位盖(7),所述限位盖(7)的数量为两组,两组所述限位盖(7)之间固定连接有支撑块(9),所述支撑块(9)顶端固定焊接有顶杆(8)。

5.根据权利要求1所述的一种具有加强型前叉肩的山地自行车前叉,其特征在于:两组所述避震筒(2)外壁顶部通过衔接杆(3)相连接,两组所述避震筒(2)底端开设有卡槽(1)。

6.根据权利要求1所述的一种具有加强型前叉肩的山地自行车前叉,其特征在于:两组所述避震筒(2)的结构对称相同。
