专利号: 2021214942140
申请人: 江苏飞宇科技发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

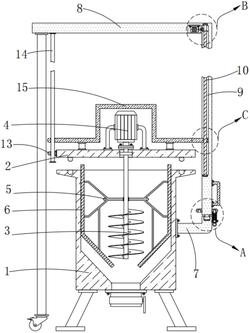

1.一种用于石膏砂浆的混料搅拌装置,其特征在于,包括:搅拌桶;

桶盖,所述桶盖设置在所述搅拌桶的上方;

桨叶辊,所述桨叶辊转动安装在所述桶盖上;

两个支架,两个所述支架均固定安装在所述桨叶辊上;

两个刮板,两个所述刮板分别固定安装在两个所述支架上;

第一安装柱,所述第一安装柱固定安装在所述搅拌桶的一侧;

第二安装柱,所述第二安装柱设置在所述第一安装柱的上方;

升降机构,所述升降机构设置在所述第二安装柱上;

转向定位机构,所述转向定位机构分别设置在所述第一安装柱和所述第二安装柱上。

2.根据权利要求1所述的用于石膏砂浆的混料搅拌装置,其特征在于,所述升降机构包括第一安装槽、螺纹杆、第二安装槽、第二电机、第一安装块、导向杆和套板,所述第一安装槽开设在所述第二安装柱上,所述螺纹杆转动安装在所述第一安装槽内,所述第二安装槽开设在所述第二安装柱上,所述第二安装槽位于所述第一安装槽的一侧,所述第二电机固定安装在所述第二安装槽内,所述第二电机的输出轴延伸至所述第一安装槽内,所述第一安装块固定安装在所述桶盖的一侧,所述导向杆滑动安装在所述第一安装块上,所述导向杆的顶端与所述第二安装柱固定连接,所述套板螺纹套设在所述螺纹杆上,所述套板与所述导向杆滑动连接。

3.根据权利要求1所述的用于石膏砂浆的混料搅拌装置,其特征在于,所述转向定位机构包括转轴、第二安装块、弹簧销杆和定位盘,所述转轴转动安装在所述第一安装柱上,所述转轴的顶端与所述第二安装柱的底部固连接,所述第二安装块固定安装在所述第一安装柱的一侧,所述弹簧销杆滑动安装在所述第二安装块上,所述定位盘固定安装在所述第二安装柱上,所述定位盘位于所述弹簧销杆的上方。

4.根据权利要求2所述的用于石膏砂浆的混料搅拌装置,其特征在于,所述套板的底部固定安装四个连接柱,四个所述连接柱的底端均与所述桶盖的顶部固定连接。

5.根据权利要求2所述的用于石膏砂浆的混料搅拌装置,其特征在于,所述螺纹杆和所述第二电机的输出轴上均固定安装有锥齿,两个所述锥齿相互啮合。

6.根据权利要求3所述的用于石膏砂浆的混料搅拌装置,其特征在于,所述搅拌桶上开设有定位槽,所述桶盖的底部设置有定位柱,所述定位柱与所述定位槽相适配。

7.根据权利要求3所述的用于石膏砂浆的混料搅拌装置,其特征在于,所述定位盘上开设有多个销槽,多个所述销槽均与所述弹簧销杆相适配。
