专利号: 2021214934290
申请人: 徐跃
专利类型:实用新型
专利状态:已下证
专利领域: 服装
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

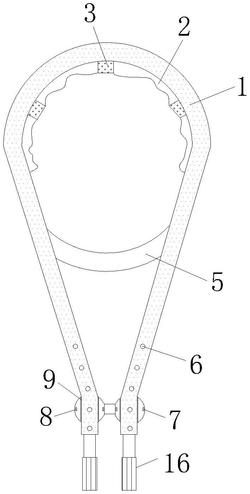

1.一种便于调整口罩耳带的口罩挂环,其特征在于:包括挂环(1);所述挂环(1)的底部固定连接有防磨布(2),所述防磨布(2)的一侧设置有柔性固定层(3),所述防磨布(2)的内壁设置有棉花填充层(4),所述挂环(1)的内壁固定连接有加固绳(5),所述挂环(1)的正面开设有固定孔(6),所述挂环(1)的外壁活动连接有第一调节块(7),所述第一调节块(7)的正面开设有卡槽(8),所述第一调节块(7)的正面开设有凹槽(9),所述凹槽(9)的内壁设置有凸纹(10);

所述凹槽(9)的内壁开设有第一安装孔(11),所述第一调节块(7)的正面活动连接有第二调节块(12),所述第二调节块(12)的背面固定连接有卡块(13),所述第二调节块(12)的正面开设有第二安装孔(14),所述挂环(1)的一端固定连接有固定带(16)。

2.根据权利要求1所述的一种便于调整口罩耳带的口罩挂环,其特征在于:所述第二安装孔(14)的内壁活动连接有固定旋钮(15),且固定旋钮(15)通过第二安装孔(14)与第二调节块(12)活动连接。

3.根据权利要求1所述的一种便于调整口罩耳带的口罩挂环,其特征在于:所述凹槽(9)的内壁与挂环(1)的外壁活动连接,且凹槽(9)的形状大小与挂环(1)的形状大小均相互匹配,且挂环(1)通过凹槽(9)第一调节块(7)活动连接。

4.根据权利要求1所述的一种便于调整口罩耳带的口罩挂环,其特征在于:所述第一调节块(7)的数量和第二调节块(12)的数量均为两个,且每一个第一调节块(7)和每一个第二调节块(12)为一组,且两组第一调节块(7)和第二调节块(12)以加固绳(5)的垂直中线为对称轴对称设置。

5.根据权利要求1所述的一种便于调整口罩耳带的口罩挂环,其特征在于:所述卡槽(8)的内壁与卡块(13)的外壁活动连接,且第一调节块(7)通过卡槽(8)与第二调节块(12)活动连接。

6.根据权利要求1所述的一种便于调整口罩耳带的口罩挂环,其特征在于:所述第一调节块(7)和第二调节块(12)均为圆形调节块,且第一调节块(7)的外壁和第二调节块(12)的外壁均固定连接有连接块。

7.根据权利要求2所述的一种便于调整口罩耳带的口罩挂环,其特征在于:所述固定旋钮(15)分别通过固定孔(6)、第一安装孔(11)和第二安装孔(14)与挂环(1)、第一调节块(7)和第二调节块(12)活动连接。

8.根据权利要求1所述的一种便于调整口罩耳带的口罩挂环,其特征在于:所述棉花填充层(4)的数量为三个,且三个棉花填充层(4)呈环形设置在防磨布(2)的内壁。
