专利号: 2021214582198
申请人: 洛阳珩逸机械设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

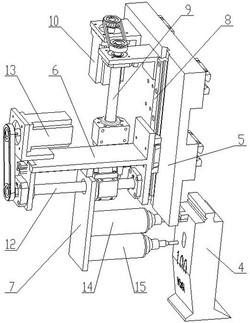

1.一种用于板材折弯工作台的配刀装置,所述板材折弯工作台(1)由压紧装置和折弯装置组成,多个压紧刀(4)成排安装在压紧装置底端,其特征在于:配刀装置(2)包括水平送刀平台(5)、竖直送刀平台(6)和纵向卸刀平台(7),压紧装置上设有多条相互平行的第一水平滑轨(3),第一水平滑轨(3)与成排压紧刀(4)的长度方向平行,水平送刀平台(5)滑动安装在多条第一水平滑轨(3)上,使水平送刀平台(5)能够沿成排压紧刀(4)的长度方向运动;

水平送刀平台(5)位于压紧刀(4)的上方,水平送刀平台(5)远离第一水平滑轨(3)的一侧设有竖直滑轨(8),竖直送刀平台(6)滑动安装在竖直滑轨(8)上,水平送刀平台(5)上还穿设有第一丝杠(9)并安装有第一电机(10),第一丝杠(9)与竖直滑轨(8)平行设置,竖直送刀平台(6)拧设在第一丝杠(9)上,通过第一电机(10)带动第一丝杠(9)转动,使第一丝杠(9)能够带动竖直送刀平台(6)在竖直滑轨(8)上进行升降运动;

竖直送刀平台(6)的底侧设有第二水平滑轨(11),第二水平滑轨(11)与第一水平滑轨(3)和竖直滑轨(8)均相互垂直,纵向卸刀平台(7)滑动安装在第二水平滑轨(11)上,竖直送刀平台(6)上还穿设有第二丝杠(12)并安装有第二电机(13),第二丝杠(12)与第二水平滑轨(11)平行设置,纵向卸刀平台(7)拧设在第二丝杠(12)上,通过第二电机(13)带动第二丝杠(12)转动,使第二丝杠(12)能够带动纵向卸刀平台(7)在第二水平滑轨(11)上沿着靠近或远离压紧刀(4)的方向运动,纵向卸刀平台(7)上安装有卸刀气缸(14)和承接气缸(15),卸刀气缸(14)能够伸入压紧刀(4)的安装孔内,以便于压紧刀(4)与压紧装置分离,承接气缸(15)能够伸入压紧刀(4)的转运孔内,以便于配刀装置(2)带动从压紧装置上拆卸的压紧刀(4)运动。

2.根据权利要求1所述的一种用于板材折弯工作台的配刀装置,其特征在于:第一电机(10)通过带传动使第一丝杠(9)转动,第二电机(13)通过带传动使第二丝杠(12)转动。

3.根据权利要求1所述的一种用于板材折弯工作台的配刀装置,其特征在于:卸刀气缸(14)位于承接气缸(15)的上方。
