专利号: 2021214281044
申请人: 巩义市神南特种耐火材料厂
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

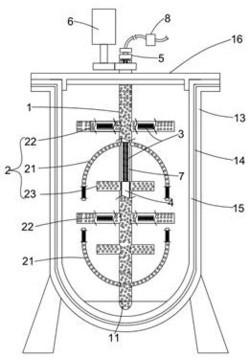

1.无铁损掺入的耐火料搅拌机,其特征在于:包括搅拌外筒(13)、缓冲层(14)、陶瓷内胆(15)、伺服电机(6)和磁力搅拌器(12),所述缓冲层(14)安装在所述搅拌外筒(13)的内壁上,所述陶瓷内胆(15)安装在所述缓冲层(14)的内壁上,所述磁力搅拌器(12)转动安装在所述陶瓷内胆(15)内,所述伺服电机(6)安装在筒盖(16)上,且驱动所述磁力搅拌器(12)在所述搅拌外筒(13)内转动;其中,

所述陶瓷内胆(15)包括固定层(151)、粘附层(152)和陶瓷层(153),所述陶瓷层(153)通过所述粘附层(152)粘接在所述固定层(151)的内壁上;

所述磁力搅拌器(12)包括搅拌轴(1)、搅拌翅(2)、电磁铁(3)、阻隔柱(4)和导电滑环(5),所述搅拌翅(2)安装在所述搅拌轴(1)的外周面上,且两者之间设置有连通的容纳腔(7),多个所述电磁铁(3)与多个所述阻隔柱(4)交替设置所述容纳腔(7)内,多个所述电磁铁(3)之间电连通,其中一个所述电磁铁(3)通过导线与安装在所述搅拌轴(1)顶部的所述导电滑环(5)电连接,所述导电滑环(5)通过电流控制器(8)与外部的电源电连接,所述伺服电机(6)的输出端驱动所述搅拌轴(1)旋转。

2.根据权利要求1所述的无铁损掺入的耐火料搅拌机,其特征在于:所述陶瓷层(153)为若干个陶瓷块,所述粘附层(152)为水泥砂浆。

3.根据权利要求1所述的无铁损掺入的耐火料搅拌机,其特征在于:所述搅拌翅(2)包括弧形搅拌叶(21)、长搅拌叶(22)和短搅拌叶(23),四个所述弧形搅拌叶(21)分为两对且呈十字交叉状设置,两对所述弧形搅拌叶(21)对称安装在所述搅拌轴(1)的外周壁上,所述长搅拌叶(22)和所述短搅拌叶(23)沿竖直方向依次交错设置在所述搅拌轴(1)的外周壁上。

4.根据权利要求3所述的无铁损掺入的耐火料搅拌机,其特征在于:所述长搅拌叶(22)和所述短搅拌叶(23)均为倾斜设置的扁平柱。

5.根据权利要求1所述的无铁损掺入的耐火料搅拌机,其特征在于:所述阻隔柱(4)的外周壁上设置有与所述容纳腔(7)内周面相互卡合的侧翼(9)。

6.根据权利要求3所述的无铁损掺入的耐火料搅拌机,其特征在于:所述电磁铁(3)包括条形铁芯(31)和螺线管(32),所述螺线管(32)的内周面贴紧在所述条形铁芯(31)的外周面上。

7.根据权利要求6所述的无铁损掺入的耐火料搅拌机,其特征在于:所述条形铁芯(31)与所述阻隔柱(4)之间设置有卡子(10)。

8.根据权利要求1所述的无铁损掺入的耐火料搅拌机,其特征在于:所述搅拌轴(1)和所述搅拌翅(2)的外周壁上均设置有多个凹陷(11)。
