专利号: 2021213976629
申请人: 洛阳德邦建筑科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

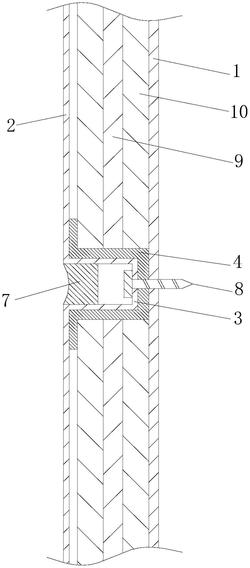

1.一种复合外墙保温板,其特征在于,包括基底层(1)和装饰层(2),所述基底层(1)和装饰层(2)之间设有多块保温板体,所述装饰层(2)设有凸起部(3),所述凸起部(3)的外侧设有限位支撑件(4),所述限位支撑件(4)与基底层(1)之间形成与所述保温板体适配的限位槽;还包括锁紧件,所述锁紧件贯穿凸起部(3)、限位支撑件(4)和基底层(1)后与外墙连接。

2.根据权利要求1所述的一种复合外墙保温板,其特征在于,所述限位支撑件(4)包括U型支撑体(5),所述U型支撑体(5)的端部设有翻边限位体(6)。

3.根据权利要求2所述的一种复合外墙保温板,其特征在于,所述凸起部(3)呈U形结构,凸起部(3)的内侧设有嵌入槽。

4.根据权利要求3所述的一种复合外墙保温板,其特征在于,所述嵌入槽内设有保温隔热条(7)。

5.根据权利要求1所述的一种复合外墙保温板,其特征在于,所述锁紧件包括锁紧螺钉(8),所述凸起部(3)和限位支撑件(4)均开设有与所述锁紧螺钉(8)适配的通孔。

6.根据权利要求1所述的一种复合外墙保温板,其特征在于,所述保温板体包括有机保温芯层(9),所述有机保温芯层(9)的两侧均设有无机保温面层(10)。

7.根据权利要求6所述的一种复合外墙保温板,其特征在于,所述有机保温芯层(9)为硬泡聚氨酯板、挤塑聚苯板或模塑聚苯板。

8.根据权利要求6所述的一种复合外墙保温板,其特征在于,所述无机保温面层(10)的内部设有加强层。

9.根据权利要求8所述的一种复合外墙保温板,其特征在于,所述加强层为网格布、钢丝网或钢筋网。
