专利号: 2021213900954
申请人: 海盐华胜紧固件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

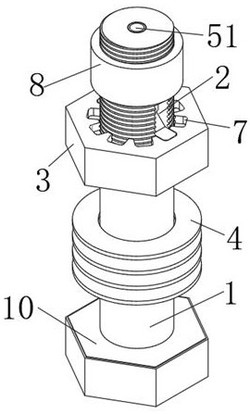

1.一种防松动紧固件,其特征在于:包括六角螺栓(1)和六角螺母卡紧机构(5);

六角螺栓(1):上侧中部开设有贯穿侧面的安装通槽(2),所述六角螺栓(1)的上端中部开设有圆孔,并且圆孔的下端向下延伸至安装通槽(2),所述六角螺栓(1)的侧面上部螺纹连接有六角螺母(3),所述六角螺母(3)的上端面内侧开设有与安装通槽(2)宽度相同的卡槽;

六角螺母卡紧机构(5):设在安装通槽(2)的内部;

其中:还包括垫圈(4),所述垫圈(4)活动套接在六角螺栓(1)的侧面中部。

2.根据权利要求1所述的一种防松动紧固件,其特征在于:所述六角螺母卡紧机构(5)包含短轴(51)、U型压块(52)、卡块(53)和压缩弹簧(54),所述短轴(51)滑动连接在六角螺栓(1)的上端中部的圆孔内,所述U型压块(52)滑动连接在安装通槽(2)内,所述U型压块(52)的上端与短轴(51)固定连接,所述卡块(53)有两个且分别滑动连接在安装通槽(2)的下表面左侧和右侧,所述U型压块(52)的下端与两个卡块(53)的上表面内侧滑动连接,所述压缩弹簧(54)的两端分别与两个卡块(53)的内端固定连接。

3.根据权利要求2所述的一种防松动紧固件,其特征在于:还包括挡环(6),所述挡环(6)有两个,两个挡环(6)分别固定连接在两个卡块(53)的内端,所述挡环(6)位于压缩弹簧(54)的外侧。

4.根据权利要求1所述的一种防松动紧固件,其特征在于:还包括圆角(7),所述圆角(7)设在六角螺母(3)的上端内侧的卡槽的外端。

5.根据权利要求1所述的一种防松动紧固件,其特征在于:还包括防护套(8),所述防护套(8)活动套接在六角螺栓(1)的侧面上,所述防护套(8)的下端设有防滑垫。

6.根据权利要求1所述的一种防松动紧固件,其特征在于:还包括橡胶片一(9)和橡胶片二(10),所述橡胶片一(9)固定连接在六角螺母(3)的下端面上,所述橡胶片二(10)固定连接在六角螺栓(1)的头部的上端面上。
