专利号: 202121368898X
申请人: 宇龙计算机通信科技(深圳)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

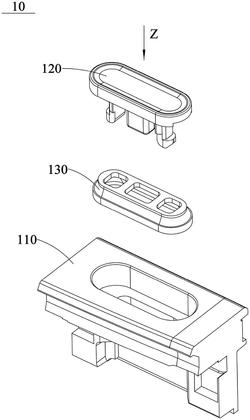

1.一种防水按键,其特征在于,包括:壳体,具有容纳空间;

按键,可移动地设置于所述容纳空间内,所述按键在移动过程中至少包括一按压位置以及一释放位置;

弹性件,位于所述容纳空间内,并位于所述壳体与所述按键之间,所述按键在所述释放位置以及所述按压位置之间移动时,所述弹性件与所述按键以及所述壳体均过盈配合。

2.根据权利要求1所述的防水按键,其特征在于,所述容纳空间包括第一容纳槽以及开设于第一容纳槽槽底的第二容纳槽,第一容纳槽槽底的除所述第二容纳槽的槽口之外的部分形成一边缘区域;

所述按键包括按压部以及抵接部,所述按压部位于所述第一容纳槽内,所述抵接部自所述按压部延伸依次穿过所述弹性件、所述第二容纳槽,所述抵接部用于与功能开关抵接;

所述弹性件环设于抵接部周围并与所述按压部以及所述边缘区域过盈配合。

3.根据权利要求2所述的防水按键,其特征在于,所述弹性件包括:按键接触部,与所述按压部过盈配合,所述按键接触部开设有供所述抵接部穿过的第一开口;

外延部,自所述按键接触部向所述边缘区域延伸,且所述外延部延伸方向与所述按键的按压方向相交,用于受压变形;

壳体接触部,自所述外延部向所述边缘区域延伸并与所述边缘区域过盈配合。

4.根据权利要求3所述的防水按键,其特征在于,所述按键还包括:至少一限位部,自所述按压部延伸并依次穿过所述弹性件以及所述第二容纳槽,所述限位部远离所述按压部的一端设置有卡钩,所述卡钩与所述壳体卡接,以防止所述按键从所述壳体脱离。

5.根据权利要求4所述的防水按键,其特征在于,所述限位部朝向所述第二容纳槽槽壁的表面开设有限位槽,所述限位槽沿所述按键的按压方向延伸,所述第二容纳槽的槽壁嵌入所述限位槽内,所述限位槽用于限制所述按键在所述释放位置以及所述按压位置之间移动。

6.根据权利要求5所述的防水按键,其特征在于,所述限位部的数量为两个,两个所述限位部分别位于所述接触部的相背两侧。

7.根据权利要求3所述的防水按键,其特征在于,所述外延部的延伸方向与所述按键的按压方向之间的夹角为0°‑30°。

8.根据权利要求6所述的防水按键,其特征在于,在所述按键的按压方向上,所述弹性件在所述释放位置的压缩量大于或者等于0.1mm。

9.根据权利要求6所述的防水按键,其特征在于,所述弹性件为厚度大于或者等于

0.4mm。

10.一种电子设备,其特征在于,包括功能开关和如权利要求1‑9任一项所述的防水按键,所述按键可与功能开关抵接。
