专利号: 2021213592046
申请人: 合肥伊赛文化传播有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

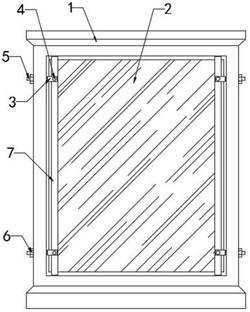

1.一种具有防脱落功能的喷绘广告牌,包括框架(1),所述框架(1)的内侧设置有喷绘广告(2),其特征在于:所述喷绘广告(2)的竖直两侧边均设置有一个第一夹板(7)和一个第二夹板(8),所述第一夹板(7)和第二夹板(8)的一侧均均匀分布有卡齿(11),且第一夹板(7)和第二夹板(8)相对向朝向喷绘广告(2)设置,所述框架(1)的内侧设置有两组卡扣(3),且两组卡扣(3)中每组分别对应一个第一夹板(7)和一个第二夹板(8)设置。

2.根据权利要求1所述的一种具有防脱落功能的喷绘广告牌,其特征在于:所述第一夹板(7)和第二夹板(8)靠近卡齿(11)的一侧均匀开设有多个凹槽(12),且第一夹板(7)上的凹槽(12)对应第二夹板(8)上的卡齿(11)位置设置,第二夹板(8)上的凹槽(12)对应第一夹板(7)上的卡齿(11)位置设置。

3.根据权利要求1所述的一种具有防脱落功能的喷绘广告牌,其特征在于:所述第二夹板(8)远离卡齿(11)的一侧开设有滑槽(801),所述卡扣(3)的内侧固定连接有限位条(9),且限位条(9)和滑槽(801)滑嵌配合,所述卡扣(3)远离限位条(9)的一侧嵌设有第二螺母套(10),且第二螺母套(10)的内侧螺纹连接有用于第一夹板(7)和第二夹板(8)位置固定的紧固螺栓(4)。

4.根据权利要求1所述的一种具有防脱落功能的喷绘广告牌,其特征在于:两组所述卡扣(3)中每组均至少设置有两个,且卡扣(3)靠近框架(1)的一侧固定连接有螺杆(5),并且螺杆(5)贯穿框架(1)设置,所述螺杆(5)位于框架(1)外侧的一段上螺纹连接有第一螺母套(6)。

5.根据权利要求1所述的一种具有防脱落功能的喷绘广告牌,其特征在于:所述第一夹板(7)两端均开设有定位槽(14),所述第二夹板(8)两端均开设有定位杆(13),所述定位杆(13)和定位槽(14)之间滑嵌配合。
