专利号: 202121354897X
申请人: 镇江市坤洋冶金设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种连铸回转台吹氩系统,其特征在于,包括对接机构、推进机构和送气机构;

所述对接机构用于将加热炉与送气机构连通;

所述推进机构用于推动对接机构进行对接,从而使加热炉与送气机构连通;

所述送气机构用于将氩气通过对接机构排入至加热炉内。

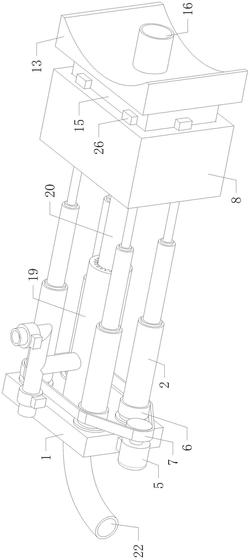

2.如权利要求1所述的一种连铸回转台吹氩系统,其特征在于,所述推进机构包括安装在外界连铸回转台上的固定座(1),所述固定座(1)的侧壁上均匀设置有至少四组伸缩机构;

所述伸缩机构包括多根相互套设的螺纹筒(2),最外侧螺纹筒(2)上靠近固定座(1)的一端转动安装在所述固定座(1)上,剩余多根螺纹筒(2)的外壁上均螺装套设有螺纹套(3),所述螺纹套(3)安装在相邻螺纹筒(2)的端部,最内侧螺纹筒(2)的外端固定在对接机构上,所述螺纹筒(2)的内部设置有限位盘(4),所述限位盘(4)安装在所述螺纹筒(2)内部套设状态的螺纹筒(2)的端部;

所述固定座(1)的侧壁上设置有电机(5),所述电机(5)的输出端与每组所述伸缩机构内的最外侧螺纹筒(2)的外壁上均设置有皮带轮(6),五个皮带轮(6)的外壁上敷设有皮带(7)并通过皮带(7)同步传动。

3.如权利要求2所述的一种连铸回转台吹氩系统,其特征在于,所述对接机构包括移动接头和固定接头;

所述移动接头包括方形扣槽板(8),所述方形扣槽板(8)的侧壁与每组伸缩机构内最内侧的螺纹筒(2)外端连接,所述方形扣槽板(8)的开口朝向远离固定座(1)的方向,所述方形扣槽板(8)内设置有导气筒(9),所述导气筒(9)朝向固定座(1)的一端与所述送气机构连通,所述导气筒(9)的另一端密封;

所述导气筒(9)的圆周外壁上均匀设置有多个气孔,所述气孔靠近所述导气筒(9)的密封端,所述导气筒(9)的外壁上滑动套装有方形封板(10),所述方形封板(10)上朝向固定座(1)的侧壁上连接有活塞顶板(11),所述活塞顶板(11)滑动套装在所述导气筒(9)外壁上,所述活塞顶板(11)上朝向固定座(1)的侧壁上均匀设置有多根第一弹簧(12),所述第一弹簧(12)安装在所述方形扣槽板(8)的内壁上;

所述固定接头包括安装座(13),所述安装座(13)安装在外界加热炉上,所述安装座(13)的侧壁上设置有隔热板(14),所述隔热板(14)的侧壁上设置有方形导气槽板(15),所述方形导气槽板(15)开口方向朝向所述固定座(1)方向;

所述方形导气槽板(15)内连通设置有第一导气管(16),所述第一导气管(16)穿过所述隔热板(14)和所述安装座(13)并与外界加热炉连通,所述方形导气槽板(15)内滑动设置有活塞板(17),所述活塞板(17)上远离所述固定座(1)的侧壁上设置有多根第二弹簧(18),所述第二弹簧(18)固定在所述方形导气槽板(15)的内壁上;

所述方形导气槽板(15)的内壁上均匀连通设置有多个导气通道,所述导气通道的输入端和输出端位于所述活塞板(17)的两侧。

4.如权利要求3所述的一种连铸回转台吹氩系统,其特征在于,所述送气机构包括第一导气筒(19)和第二导气筒(20),所述第一导气筒(19)安装在所述固定座(1)上,所述第二导气筒(20)的一端安装在所述方形扣槽板(8)的侧壁上,并且所述第二导气筒(20)与所述导气筒(9)连通,所述第二导气筒(20)的另一端穿过所述第一导气筒(19)的外端并伸入至第一导气筒(19)内,所述第一导气筒(19)内滑动设置有活塞环(21),所述活塞环(21)套装在所述第一导气筒(19)内部的所述第二导气筒(20)外部上;

所述第一导气筒(19)的外端均匀连通设置有多个豁口;

所述固定座(1)的外壁上设置有第二导气管(22),所述第二导气管(22)与所述第一导气筒(19)连通。

5.如权利要求4所述的一种连铸回转台吹氩系统,其特征在于,所述第一导气筒(19)外壁上连通设置有三通管(23),所述三通管(23)的两个输出端上均设置有阀门(24),其中所述三通管(23)上一个输出端与外界氩气储存气罐连通,所述三通管(23)上另一个输出端闲置。

6.如权利要求5所述的一种连铸回转台吹氩系统,其特征在于,所述导气筒(9)的外壁上套装固定有限位环(25),所述限位环(25)位于导气筒(9)上气孔与导气筒(9)密封端之间。

7.如权利要求6所述的一种连铸回转台吹氩系统,其特征在于,所述方形扣槽板(8)的内壁上均匀设置有多个滑槽,所述滑槽方向与所述第二导气筒(20)的轴线方向平行,所述滑槽内滑动设置有导向棱(26),所述导向棱(26)固定在所述方形导气槽板(15)外壁上。

8.如权利要求7所述的一种连铸回转台吹氩系统,其特征在于,所述活塞顶板(11)远离所述固定座(1)的侧壁上和所述方形导气槽板(15)朝向所述固定座(1)的侧壁上均连通设置有密封槽,所述活塞顶板(11)上密封槽内设置有密封圈(27)。
