专利号: 2021213345212
申请人: 常州风特安泵业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

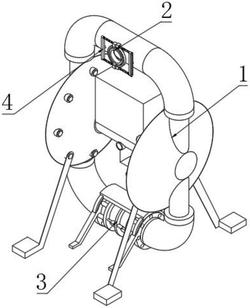

1.一种便于安装维修的矿用充填注浆固化隔膜泵,包括隔膜泵基体(1),其特征在于:所述隔膜泵基体(1)正面顶部开设有孔洞(2),所述隔膜泵基体(1)外表面底部固定连接有支撑平衡机构(3),所述支撑平衡机构(3)由具有支撑效果的支撑件(305)以及对支撑件(305)进行限位的弧形板(302)与限位条(304)组合而成,所述隔膜泵基体(1)正面对应孔洞(2)外表面两侧位置处均安装有挤压固定机构(4),所述挤压固定机构(4)由具有挤压固定的弧形条(406)以及驱动弧形条(406)移动的双向螺纹杆(403)和带动多个双向螺纹杆(403)移动的皮带连接结构(404)组合而成。

2.根据权利要求1所述的一种便于安装维修的矿用充填注浆固化隔膜泵,其特征在于:所述支撑平衡机构(3)包括固定环(301)、弧形板(302)、弧形槽(303)、限位条(304)、支撑件(305)、圆孔(306)、伸缩杆(307)、移动环(308)和移动柱(309);

隔膜泵基体(1)外表面底部固定连接有固定环(301),所述固定环(301)顶端中部焊接有弧形板(302),所述弧形板(302)底端两侧对称开设有弧形槽(303),所述弧形槽(303)内壁中部滑动连接有限位条(304),所述限位条(304)底端中部焊接有支撑件(305),所述支撑件(305)一端面等距开设有圆孔(306),所述固定环(301)外表面两侧等距焊接伸缩杆(307),若干所述伸缩杆(307)之间通过移动环(308)连接,所述移动环(308)一端面对应圆孔(306)外表面边部位置处焊接有移动柱(309)。

3.根据权利要求2所述的一种便于安装维修的矿用充填注浆固化隔膜泵,其特征在于:所述移动柱(309)的外径等于圆孔(306)的内径,所述支撑件(305)和移动环(308)之间通过移动柱(309)连接。

4.根据权利要求2所述的一种便于安装维修的矿用充填注浆固化隔膜泵,其特征在于:所述支撑件(305)由圆环和支撑杆组合而成,所述支撑件(305)的数量共设置为两个。

5.根据权利要求1所述的一种便于安装维修的矿用充填注浆固化隔膜泵,其特征在于:所述挤压固定机构(4)包括定位柱(401)、定位条(402)、双向螺纹杆(403)、皮带连接结构(404)、移动块(405)和弧形条(406);

所述隔膜泵基体(1)正面对应孔洞(2)外表面两侧位置处均安装有定位柱(401),所述定位柱(401)一端中部焊接有定位条(402),两个所述定位条(402)内壁顶端和底端均转动连接有双向螺纹杆(403),两个所述双向螺纹杆(403)一端之间通过皮带连接结构(404)连接,两个所述双向螺纹杆(403)外表面两侧均通过螺纹连接有移动块(405),相邻两个所述移动块(405)之间通过弧形条(406)相连接。

6.根据权利要求5所述的一种便于安装维修的矿用充填注浆固化隔膜泵,其特征在于:所述皮带连接结构(404)由两个皮带轮和皮带组合而成,所述皮带连接结构(404)的皮带轮和双向螺纹杆(403)之间焊接连接,所述双向螺纹杆(403)和定位条(402)之间转动连接。
