专利号: 2021213073947
申请人: 安徽琰旭建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

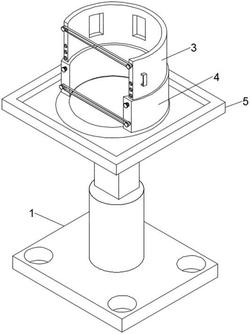

1.一种房建施工用安全防坠装置,包括底座(5),其特征在于:所述底座(5)的顶端连接有第二防坠装置(4),所述第二防坠装置(4)包括有防护板(41)、第二绑带(45)以及第二固定柱(46),所述防护板(41)的底端与滑槽活动连接,所述第二固定柱(46)固定设置于防护板(41)的两端,所述第二绑带(45)的一端固定连接在其中一个第二固定柱(46)上,所述第二绑带(45)的另一端套设在另一个第二固定柱(46)上,所述第二防坠装置(4)的顶端连接有第一防坠装置(3);

所述第一防坠装置(3)包括有防坠板(31)、第一绑带(36)以及第一固定柱(37),所述防坠板(31)的底端与防护板(41)的顶端活动连接,所述防坠板(31)的两端均固定设置有第一固定柱(37),所述第一绑带(36)的一端固定连接在其中一个第一固定柱(37)上,所述第一绑带(36)的另一端套设在另一个第一固定柱(37)上。

2.根据权利要求1所述的一种房建施工用安全防坠装置,其特征在于:所述底座(5)的底端设置有升降装置(2),所述升降装置(2)包括有固定筒(24)、支撑杆(25)以及丝杆(26),所述支撑杆(25)的顶端与底座(5)的底端焊接连接,所述支撑杆(25)的底端内腔开设螺纹槽,所述丝杆(26)通过螺纹连接在支撑杆(25)的底端内腔。

3.根据权利要求2所述的一种房建施工用安全防坠装置,其特征在于:所述升降装置(2)还包括有驱动电机(21)、固定块(22)以及输出轴(23),所述固定块(22)的底端固定设置于底座(5)的内腔,所述固定块(22)的顶端固定连接有驱动电机(21),所述输出轴(23)的底端与驱动电机(21)固定连接,所述输出轴(23)的顶端与丝杆(26)活动连接。

4.根据权利要求3所述的一种房建施工用安全防坠装置,其特征在于:所述升降装置(2)的底端设置有固定装置(1),所述固定装置(1)包括有固定板(11)和固定孔(12),所述固定块(22)和固定筒(24)的底端均与固定板(11)和固定连接,所述固定板(11)的顶端四角均开设有固定孔(12)。

5.根据权利要求1所述的一种房建施工用安全防坠装置,其特征在于:所述第一防坠装置(3)还包括有提手(32)、矩形孔(33)、螺纹孔(34)以及第一限位板(35),所述矩形孔(33)开设于防坠板(31)的一侧,所述防坠板(31)的两端均开设有多个螺纹孔(34),所述提手(32)的一侧与防坠板(31)焊接连接,所述第一限位板(35)的一侧与第一固定柱(37)焊接连接。

6.根据权利要求1所述的一种房建施工用安全防坠装置,其特征在于:所述第二防坠装置(4)还包括有连接通道(42)、紧固螺栓(43)以及第二限位板(44),所述连接通道(42)开设于防护板(41)的顶端,所述紧固螺栓(43)的一端与防护板(41)活动连接,所述第二限位板(44)的一侧与第二固定柱(46)焊接连接。

7.根据权利要求1所述的一种房建施工用安全防坠装置,其特征在于:所述底座(5)的顶端开设有滑槽,所述防护板(41)的底端活动设置于滑槽内部,所述防护板(41)沿着滑槽转动。
