专利号: 2021212890974
申请人: 泰州市华宇轴瓦有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

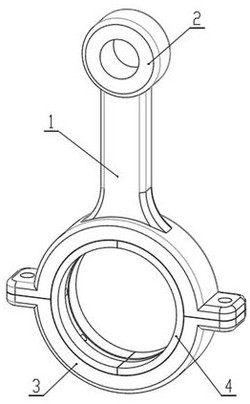

1.一种防连接松动的紧密型连杆瓦,包括连杆,其特征在于:连接环,所述连接环固定连接于所述连杆的上端位置;

连杆盖,所述连杆盖连接于所述连杆的下侧位置;

连杆瓦本体,所述连杆瓦本体设置于所述连杆的下侧内部位置;所述连杆瓦本体包括有:半瓦片,所述半瓦片设置于所述连杆的内部位置;油槽,所述油槽设置于所述半瓦片的内壁中部位置;过油孔,所述过油孔圆周等距分布于所述半瓦片的侧面上;

固定连接机构,所述固定连接机构设置于所述连杆瓦本体上。

2.根据权利要求1所述的一种防连接松动的紧密型连杆瓦,其特征在于,所述固定连接机构包括有:

齿块,所述齿块固定连接于所述半瓦片的一端侧面上;

限位块,所述限位块固定连接于所述半瓦片的另一端侧面上;

卡块,所述卡块活动连接于所述限位块的内部;

压紧弹簧,所述压紧弹簧设置于所述卡块的一端与所述限位块内壁之间;

推杆,所述推杆活动连接于所述限位块的内部;

限位片,所述限位片固定连接于所述推杆的侧面上;

复位弹簧,所述复位弹簧设置于所述限位片一侧的所述推杆的侧面上。

3.根据权利要求2所述的一种防连接松动的紧密型连杆瓦,其特征在于:所述连杆下侧内壁与所述连杆盖内壁上均设置有方形凹槽,且所述限位块内嵌连接于所述连杆和所述连杆盖上设置的方形凹槽内。

4.根据权利要求2所述的一种防连接松动的紧密型连杆瓦,其特征在于:所述齿块上设置有竖直截面为三角形的槽,且所述卡块的竖直截面结构形状设置为直角梯形结构。

5.根据权利要求2所述的一种防连接松动的紧密型连杆瓦,其特征在于:所述卡块的内部设置有三角形凹槽,且所述推杆的位置与所述卡块内部设置的三角形凹槽位置相对应。
