专利号: 2021212770239
申请人: 南京工业职业技术大学
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

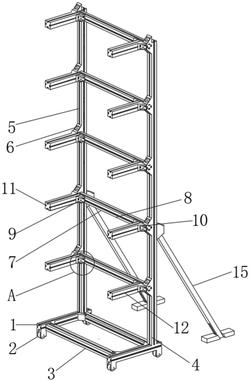

1.一种汽车保险杠挂架,包括固定架(1),其特征在于:每个所述固定架(1)的顶部外壁均固定连接有固定柱(4),所述固定柱(4)靠近正面的一侧外壁开设有第一滑槽(5),所述第一滑槽(5)的内壁滑动连接有第一滑块(6),所述第一滑块(6)的外壁之间固定连接有第一挂钩(7),所述第一挂钩(7)的外壁开设有第二滑槽(8),所述第二滑槽(8)的内壁分别滑动连接有第二滑块(9)和第三滑块(10),所述第二滑块(9)和第三滑块(10)的一侧外壁分别固定连接有第二挂钩(11)与第三挂钩(12),所述固定柱(4)远离正面的一侧外壁开设有第三滑槽(13),所述第三滑槽(13)的内壁滑动连接有第四滑块(14),所述第四滑块(14)的一侧外壁活动连接有支撑杆(15),所述支撑杆(15)的两侧外壁均开设有第四滑槽(16),所述第四滑槽(16)的内壁均滑动连接有第五滑块(17),所述第五滑块(17)的一侧外壁活动连接有支撑块(18)。

2.根据权利要求1所述的一种汽车保险杠挂架,其特征在于:所述固定架(1)的数量为两个,两个所述固定架(1)的外壁之间固定连接有稳固杆(3)。

3.根据权利要求1所述的一种汽车保险杠挂架,其特征在于:所述固定架(1)的底部外壁设置有移动万向轮(2),所述移动万向轮(2)对称分布在固定架(1)的底部。

4.根据权利要求1所述的一种汽车保险杠挂架,其特征在于:所述第一挂钩(7)、第二挂钩(11)、第三挂钩(12)以固定柱(4)的垂直方向为轴阵列分布。

5.根据权利要求1所述的一种汽车保险杠挂架,其特征在于:所述第五滑块(17)远离第四滑槽(16)的一侧外壁固定连接有卡接块,所述支撑块(18)的外壁开设有卡接槽,所述卡接块与卡接槽的内壁卡接。

6.根据权利要求1所述的一种汽车保险杠挂架,其特征在于:所述支撑块(18)的顶部外壁设置有磁性装置,所述支撑杆(15)为铁质物质制作,所述支撑块(18)的顶部外壁与支撑杆(15)的一侧外壁磁性相吸。
