专利号: 2021212690893
申请人: 安徽陌威建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

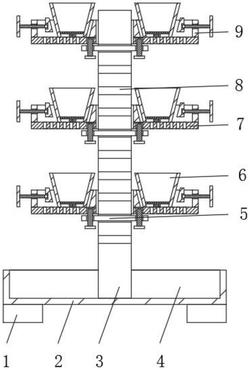

1.一种调节式市政景观花架,包括底板(2)、支撑板(3)、放置板(5)、花盆(6)、栅格板(7)、固定框(9)和螺杆(11),其特征在于:所述底板(2)上端内部开设有花坛(4),所述底板(2)上端设置有支撑板(3),所述支撑板(3)外壁套接有呈等距分布的栅格板(7),所述支撑板(3)内部开设有呈等距分布的放置槽(8),所述放置槽(8)内部插接有放置板(5),所述栅格板(7)上端两侧均设置有固定框(9),所述固定框(9)内部设置有花盆(6),所述固定框(9)内部开设有第一螺孔(14),所述第一螺孔(14)内部转动插接有螺杆(11),所述螺杆(11)相对花盆(6)一端设置有固定块(12),所述栅格板(7)底端内部与放置板(5)内部均设置有对称分布的第二螺孔(17)。

2.根据权利要求1所述的一种调节式市政景观花架,其特征在于:所述底板(2)下表面四角处均设置有支撑腿(1)。

3.根据权利要求1所述的一种调节式市政景观花架,其特征在于:所述支撑板(3)下表面与花坛(4)内壁相连接。

4.根据权利要求1所述的一种调节式市政景观花架,其特征在于:所述花盆(6)底端内部均开设有出水孔(15),所述花盆(6)下端内壁均设置有滤网(13)。

5.根据权利要求1所述的一种调节式市政景观花架,其特征在于:所述螺杆(11)与固定块(12)转动连接,所述固定块(12)相对花盆(6)一端外壁呈圆弧状。

6.根据权利要求1所述的一种调节式市政景观花架,其特征在于:所述第二螺孔(17)内部均转动插接有螺栓(16)。

7.根据权利要求1所述的一种调节式市政景观花架,其特征在于:所述螺杆(11)背离固定块(12)一端是设置有旋柄(10)。
