专利号: 2021212518360
申请人: 陈伟超
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

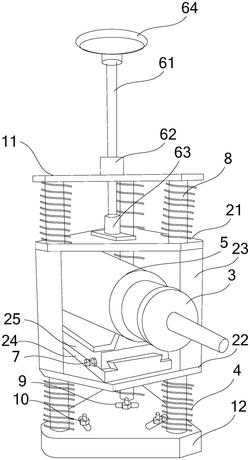

1.一种平衡打磨座,其特征在于,包括:上机座、下机座、安装架、打磨盘、用于驱动打磨盘转动的驱动电机、用于调节安装架安装位置的调节组件、及若干定位轴;若干所述定位轴的一端均与所述上机座相固定,另一端均与所述下机座相固定;所述安装架滑动设置在所述定位轴上所述驱动电机设置在所述安装架上;所述打磨盘固定在所述驱动电机的输出端;所述调节组件转动设置在所述机座上;所述调节组件的输出端固定在所述安装架上。

2.根据权利要求1所述的一种平衡打磨座,其特征在于,所述安装架包括:上定位板、下定位板和保护套;所述保护套的一端与所述上定位板相固定,另一端与所述下定位板相固定;所述上定位板与所述调节组件的输出端相固定;所述驱动电机安装在所述下定位板上;

所述上定位板上开设有与若干所述定位轴一一对应的若干上定位孔;所述下定位板上开设有与若干所述定位轴一一对应的若干下定位孔;所述定位轴贯穿所述上定位孔和下定位孔。

3.根据权利要求2所述的一种平衡打磨座,其特征在于,所述安装架还包括:滑台和滑块;所述滑台固定在所述下定位板上;所述滑块滑动设置在所述滑台上;所述滑块上设置有用于将滑块固定在滑台的固定机构;所述驱动电机固定在所述滑块上。

4.根据权利要求3所述的一种平衡打磨座,其特征在于,所述滑块上开设有燕尾槽;所述滑台上设置有与所述燕尾槽相适配的凸块;所述凸块所述燕尾槽滑动。

5.根据权利要求2所述的一种平衡打磨座,其特征在于,所述调节组件包括:螺杆、螺母和连接块;所述连接块固定在所述上定位板上;所述螺母固定在所述上机座上;所述螺杆与所述螺母螺纹连接;所述螺杆与所述连接块转动连接。

6.根据权利要求5所述的一种平衡打磨座,其特征在于,所述螺杆的上端设置有转动盘。

7.根据权利要求1所述的一种平衡打磨座,其特征在于,还包括用于防护定位轴的防水保护套;所述防水保护套套设在所述定位轴的外侧。

8.根据权利要求1所述的一种平衡打磨座,其特征在于,所述下机座上开设有若干键槽,若干所述键槽内一一对应设置有若干固定螺丝。
