专利号: 2021212328455
申请人: 河南龙之润科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

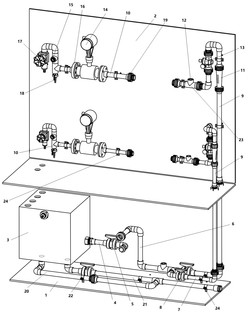

1.一种传感器及测量仪表精准度双回路测试平台,其特征在于:包括基座,基座顶面竖直固定连接有检测板,基座内设置有水箱,水箱侧部连接有充水管路,充水管路包括连接在水箱上的出水管,出水管端部连接有循环泵,循环泵的出水口连接有上水管,检测板上间隔设置有两条测试回路,上水管分为两条支路分别与两条测试回路相对应,每条测试回路均包括第一检测段和第二检测段,第一检测段下端对应与上水管的一条支路相连接,第一检测段上设置有浮子流量计和第一压力传感器,第二检测段上设置有电磁流量计和第二压力传感器,第二检测段末端通过软管与水箱相连通,每条测试回路的第一检测段和第二检测段之间分别通过活接接头连接有测试段。

2.根据权利要求1所述的传感器及测量仪表精准度双回路测试平台,其特征在于:所述水箱上部设置有补水口,水箱底部连接有排水溢流管路,排水溢流管路包括溢流管和排水管,溢流管一端向上伸入至水箱上部,溢流管另一端与排水管相连通,排水管上设置有排水阀。

3.根据权利要求1或2所述的传感器及测量仪表精准度双回路测试平台,其特征在于:所述出水管上设置有出水阀,上水管的两条支路上分别设置有上水阀。

4.根据权利要求3所述的传感器及测量仪表精准度双回路测试平台,其特征在于:每条测试回路的第一检测段上设置有减压阀,每条测试回路的第二检测段上设置有隔膜阀。

5.根据权利要求4所述的传感器及测量仪表精准度双回路测试平台,其特征在于:每条测试回路的第二检测段上设置有取样阀。

6.根据权利要求1所述的传感器及测量仪表精准度双回路测试平台,其特征在于:所述电磁流量计通过连接法兰设置在其对应的第二检测段上。

7.根据权利要求1所述的传感器及测量仪表精准度双回路测试平台,其特征在于:各个第一压力传感器和第二压力传感器分别通过三通接头连接在其对应的测试回路内。

8.根据权利要求2所述的传感器及测量仪表精准度双回路测试平台,其特征在于:所述充水管路和排水溢流管路分别通过不锈钢管卡固定设置在基座内,两条测试回路通过不锈钢管卡固定设置在检测板上。
