专利号: 2021212094081
申请人: 四川尚品道业文化创意产业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

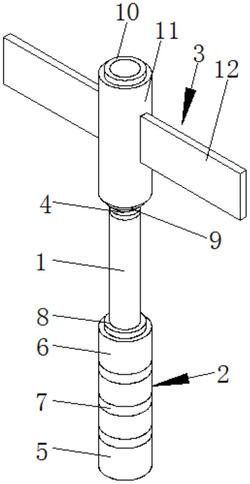

1.一种具有抗风功能的路牌,包括支撑杆(1)和路况提示牌(12),其特征在于:所述支撑杆(1)的底部连接有底部调节装置(2),所述支撑杆(1)的顶部安装有抗风固定装置(3),且支撑杆(1)的外周中间部位一体成型有螺纹固定部(4),且螺纹固定部(4)的外周上安装有两个呈对称分布的路况提示牌(12);

所述底部调节装置(2)包括底部基座(5)和连接调节座(6),所述底部基座(5)的顶部卡接有多个呈等间距分布的连接调节座(6),且底部基座(5)与连接调节座(6)之间和多个连接调节座(6)之间的贴合处均粘接有警示反光贴(7),所述连接调节座(6)的顶部螺接有连接盖板(8),且连接盖板(8)与支撑杆(1)的外周相卡接;

所述抗风固定装置(3)包括螺接在螺纹固定部(4)上的底部支撑盖(9)和螺接在支撑杆(1)外周上半部分的顶部固定盖(10),所述底部支撑盖(9)与顶部固定盖(10)之间卡接有外套筒(11),且外套筒(11)套接在支撑杆(1)的外周上,所述外套筒(11)的外周上焊接有两个呈对称分布的路况提示牌(12),所述外套筒(11)的底部一体成型有多个呈环形阵列分布的连接块,且底部支撑盖(9)的顶部开设有与连接块相适配的导力槽,连接块与对应的导力槽相卡接。

2.根据权利要求1所述的一种具有抗风功能的路牌,其特征在于:所述支撑杆(1)的外周下半部分一体冲压成型有与连接盖板(8)相适配的夹紧环块,所述连接调节座(6)的顶部一体成型有与连接盖板(8)相螺接的螺纹突块,且夹紧环块卡接在螺纹突块与连接盖板(8)之间。

3.根据权利要求1所述的一种具有抗风功能的路牌,其特征在于:所述底部基座(5)和连接调节座(6)的顶部均一体成型有连接卡座(13),且连接调节座(6)的底部开设有与连接卡座(13)相适配的卡接槽,所述连接卡座(13)插接在对应的卡接槽中,所述连接调节座(6)的内腔中开设有与支撑杆(1)相适配的插接孔,且支撑杆(1)插接在插接孔的内腔中。

4.根据权利要求1所述的一种具有抗风功能的路牌,其特征在于:所述支撑杆(1)的外周上一体成型有多个呈环形阵列分布的内侧定位块(14),且支撑杆(1)的外周上开设有多个与内侧定位块(14)相适配的滑动槽,所述外套筒(11)的内周中焊接有多个呈环形阵列分布的且与滑动槽相适配的定位导块(15),且定位导块(15)与对应的滑动槽滑动连接。

5.根据权利要求4所述的一种具有抗风功能的路牌,其特征在于:所述支撑杆(1)的外周上开设有多个呈环形阵列分布的且与定位导块(15)相适配的垂直向轨道,且垂直向轨道与对应的内侧定位块(14)相贴合。
