专利号: 2021212070509
申请人: 江苏朗天环境工程技术服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

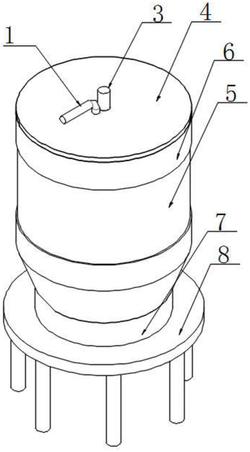

1.一种使用寿命长的脉冲布袋除尘器,包括进气管(7),其特征在于:所述进气管(7)顶部固定连接有壳体(6),所述壳体(6)内部固定设有滤袋(12),所述滤袋(12)外侧固定设有辅助机构;

所述辅助机构包括多个刮板(13),多个所述刮板(13)呈圆周阵列于滤袋(12)外侧,多个所述刮板(13)之间固定连接有一个连接环(14),所述滤袋(12)底部通过转轴转动连接有平台(10),其中一个所述刮板(13)底部固定连接有连接架(9)且所述连接架(9)一端延伸至平台(10)底部,所述滤袋(12)内部固定设有压缩喷管(2),所述压缩喷管(2)底部固定连接有延伸气管(15),所述平台(10)底部固定连接有中心转轴(11),所述中心转轴(11)外侧呈圆周阵列固定连接有多个叶片(16),所述延伸气管(15)一段延伸至叶片(16)一侧,所述连接架(9)远离刮板(13)的一端与中心转轴(11)底端固定连接。

2.根据权利要求1所述的一种使用寿命长的脉冲布袋除尘器,其特征在于:所述延伸气管(15)和连接架(9)截面形状均设置为U形,所述延伸气管(15)小于连接架(9)。

3.根据权利要求1所述的一种使用寿命长的脉冲布袋除尘器,其特征在于:所述壳体(6)顶部固定连接有盖板(4),所述压缩喷管(2)顶部固定连接有连接管(3),所述连接管(3)顶端贯穿盖板(4)并且延伸至盖板(4)顶部。

4.根据权利要求3所述的一种使用寿命长的脉冲布袋除尘器,其特征在于:所述连接管(3)一侧设有洁净气管(1),所述洁净气管(1)一段贯穿盖板(4)并且延伸入滤袋(12)内部。

5.根据权利要求1所述的一种使用寿命长的脉冲布袋除尘器,其特征在于:多个所述刮板(13)顶端均通过一个轴承与盖板(4)底部活动链接,所述滤袋(12)顶部与盖板(4)底部固定连接。

6.根据权利要求1所述的一种使用寿命长的脉冲布袋除尘器,其特征在于:所述延伸气管(15)远离压缩喷管(2)的一端贯穿滤袋(12)后延伸至平台(10)底部,壳体(6)内部固定镶嵌有可视板(5),所述进气管(7)外侧固定连接有支撑架(8)。
