专利号: 2021211705849
申请人: 上海会顺实业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

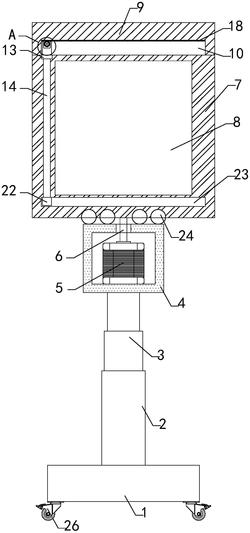

1.一种智能交通用显示器,包括底座(1),其特征在于:所述底座(1)的顶端固定连接有固定柱(2),固定柱(2)的顶端固定连接有电动伸缩杆(3),电动伸缩杆(3)的顶端固定连接有工作箱(4),工作箱(4)的内部的顶端安装有第一伺服电机(5),第一伺服电机(5)的输出端固定连接有第一转轴(6),第一转轴(6)的另一端贯穿工作箱(4)的顶端固定连接有固定板(7),固定板(7)的前端开设有第一凹槽,第一凹槽的内部设置有显示屏(8),固定板(7)的顶端固定连接有顶板(9),顶板(9)的底端的前侧开设有第一梯形凹槽(10),第一梯形凹槽(10)的内部滑动配合有第一梯形滑块(11),第一梯形滑块(11)的顶端设置有移动组件(12),梯形滑块的底端固定连接有第一连接块(13),第一连接块(13)的底端固定连接有固定杆(14),固定杆(14)的后端粘结有毛刷(15),毛刷(15)的后端与显示屏(8)的前端相接触,固定杆(14)的底端设置有导向组件(16)。

2.根据权利要求1所述的一种智能交通用显示器,其特征在于:所述移动组件(12)包括第二伺服电机(17)和齿条(18),第一梯形滑块(11)的顶端开设有第二凹槽,第二伺服电机(17)的底端安装于第二凹槽的内部的底端,第二伺服电机(17)的输出端固定连接有第二转轴(19),第二转轴(19)的另一端固定连接有齿轮(20),齿条(18)的顶端与第一梯形凹槽(10)的内部的顶端固定连接,齿轮(20)与齿条(18)相啮合。

3.根据权利要求2所述的一种智能交通用显示器,其特征在于:所述导向组件(16)包括第二梯形滑块(21)和第二连接块(22),固定板(7)的前端的下侧开设有第二梯形凹槽(23),第二梯形凹槽(23)与第二梯形滑块(21)滑动配合,第二梯形滑块(21)的前端与第二连接块(22)的后端固定连接,第二连接块(22)的后端与固定杆(14)的后端的下侧固定连接。

4.根据权利要求3所述的一种智能交通用显示器,其特征在于:所述固定板(7)底端左侧和右侧均开设有两个第三凹槽,第三凹槽的内部安装有万向球(24),万向球(24)的底端与工作箱(4)的顶端接触。

5.根据权利要求4所述的一种智能交通用显示器,其特征在于:所述工作箱(4)的左端通过合页铰接有箱门(25)。

6.根据权利要求5所述的一种智能交通用显示器,其特征在于:所述底座(1)的底端的四角位置均固定连接有具有锁定功能的万向轮(26)。
