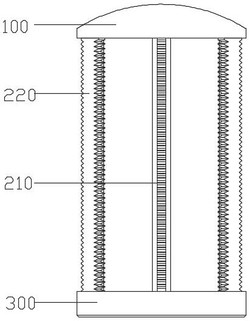

1.一种下水管道过滤器,其特征在于:包括顶板(100)、滤柱组(200)和定位环(300),所述顶板(100)与定位环(300)之间设有滤柱组(200);
所述顶板(100)顶部设有贴合管道内壁的曲面(110);
所述滤柱组(200)不延伸出顶板(100)和定位环(300)的圆周外壁。
2.根据权利要求1所述的一种下水管道过滤器,其特征在于:所述滤柱组(200)包括竖直立柱(210)和分支滤柱(220),所述竖直立柱(210)设置在顶板(100)最厚的一端,且竖直立柱(210)外壁不延伸出顶板(100)与定位环(300)外壁,所述竖直立柱(210)中间两侧设有加强筋(211)。
3.根据权利要求2所述的一种下水管道过滤器,其特征在于:所述分支滤柱(220)与竖直立柱(210)等间距设置在顶板(100)与定位环(300)之间,所述分支滤柱(220)外壁与顶板(100)与定位环(300)外壁齐平。
4.根据权利要求3所述的一种下水管道过滤器,其特征在于:所述分支滤柱(220)设置为圆弧形板状结构,所述分支滤柱(220)的圆心与顶板(100)底部和定位环(300)圆心相同,所述分支滤柱(220)的圆弧内壁设有半圆柱加强筋(221)。
5.根据权利要求1所述的一种下水管道过滤器,其特征在于:所述顶板(100)、滤柱组(200)和定位环(300)是注塑一体成型的。
6.根据权利要求2所述的一种下水管道过滤器,其特征在于:所述直立柱(210)和分支滤柱(220)两端开设有锯齿。
