专利号: 2021211363606
申请人: 杭州尼希米纺织品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

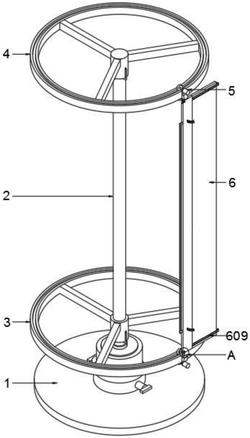

1.一种纺织面料销售展示装置,包括底座(1),其特征在于,所述底座(1)上设置有固定台(101),固定台(101)周侧设置有挤压螺栓(102),在固定台(101)内设置有驱动电机(201),驱动电机(201)上连接有主转轴(2),主转轴(2)上设置有限位卡块(202);

所述主转轴(2)上套接有第一展示盘(3),第一展示盘(3)上方设置有第二展示盘(4),第一展示盘(3)内设置有第一限位套(301),第二展示盘(4)内设置有第二限位套(401);

所述第一展示盘(3)上设置有驱动装置(5),驱动装置(5)内包括有连接板(501),连接板(501)一端设置有轴承(508),轴承(508)内套接有驱动轴(503),驱动轴(503)前端连接有步进电机(502),驱动轴(503)后端固定连接有驱动轮(504),所述步进电机(502)下方设置有电池(507),在电池(507)下方设置有固定轴(505),固定轴(505)的后端卡接有从动轮(506);

所述连接板(501)下端连接有展示板(6),展示板(6)内包括有固定板(601),固定板(601)一侧设置有活动板(602),固定板(601)上下两端开设有卡槽(603),固定板(601)的左侧设置有卡扣板(606),卡扣板(606)后侧设置有拉伸弹簧(607),所述活动板(602)前侧面上卡接有压条(609)。

2.根据权利要求1所述的一种纺织面料销售展示装置,其特征在于,所述卡槽(603)前侧设置有限位螺栓(608),固定板(601)通过限位螺栓(608)与卡槽(603)的配合与连接板(501)连接。

3.根据权利要求1所述的一种纺织面料销售展示装置,其特征在于,所述活动板(602)后侧设置有连接件(604),连接件(604)上开设有限位槽(605),活动板(602)通过连接件(604)与固定板(601)转动卡接。

4.根据权利要求1所述的一种纺织面料销售展示装置,其特征在于,所述卡扣板(606)与固定板(601)滑动套接,固定板(601)与限位槽(605)挤压卡接。

5.根据权利要求1所述的一种纺织面料销售展示装置,其特征在于,所述第一展示盘(3)上开设有环形滑槽,驱动装置(5)通过驱动轮(504)与环形滑槽卡接啮合,所述第一展示盘(3)与第二展示盘(4)的结构相同。

6.根据权利要求1所述的一种纺织面料销售展示装置,其特征在于,所述第一限位套(301)与主转轴(2)滑动套接,第二限位套(401)与主转轴(2)的上端啮合套接。

7.根据权利要求1所述的一种纺织面料销售展示装置,其特征在于,所述活动板(602)内设置有磁力板(6011),活动板(602)的前侧面上设置有磁力块(6012),所述磁力板(6011)与磁力块(6012)磁力相吸。
