专利号: 2021210541767
申请人: 广东海轩建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

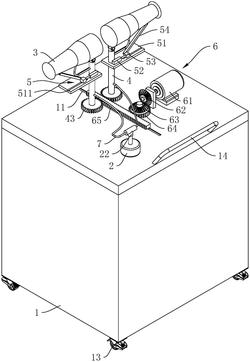

1.一种建筑拆除用环保降尘装置,包括水箱(1)、水泵(2)、喷头(3)、抽水管(21),水泵(2)放置在水箱(1)上表面,水泵(2)的一端和抽水管(21)固连,抽水管(21)远离水泵(2)的一端位于水箱(1)底部,其特征在于:所述喷头(3)设有两个,水箱(1)上表面转动连接有两个支柱(4),两个支柱(4)竖直设置,两个喷头(3)分别铰接在两个支柱(4)顶端,支柱(4)周向侧壁上设有推使驱动喷头(3)绕自身转动轴线转动的移动机构(5);两个支柱(4)底端分别固设有转动齿轮(43),水箱(1)上表面设置有驱动两个转动齿轮(43)转动的驱动机构(6);水泵(2)的另一端固连有三通管(22),三通管(22)的一端和水泵(2)出水口连接,三通管(22)的另外两端分别固连有软管(7);两个软管(7)贯穿水箱(1)上表面并与喷头(3)连接。

2.根据权利要求1所述的一种建筑拆除用环保降尘装置,其特征在于:所述驱动机构(6)包括电机(61)、驱动锥齿轮(62)、变向锥齿轮(63)、辅助齿轮(64)、双面齿条(65);电机(61)固设在水箱(1)上表面,电机(61)输出轴和驱动锥齿轮(62)同轴固连,驱动锥齿轮(62)和变向锥齿轮(63)啮合连接,变向锥齿轮(63)水平放置,变向锥齿轮(63)转动连接在水箱(1)上表面,变向锥齿轮(63)下表面和辅助齿轮(64)上表面固连;双面齿条(65)水平设置,双面齿条(65)和辅助齿轮(64)啮合连接,双面齿条(65)相背的两个侧壁分别和两个转动齿轮(43)啮合连接。

3.根据权利要求2所述的一种建筑拆除用环保降尘装置,其特征在于:所述双面齿条(65)下表面固设有燕尾条(651),水箱(1)上表面开设有第一燕尾槽(11),燕尾条(651)在第一燕尾槽(11)内滑移。

4.根据权利要求1所述的一种建筑拆除用环保降尘装置,其特征在于:所述移动机构(5)包括承载盘(51)、气缸(52)、滑块(53)、连杆(54),承载盘(51)固设在支柱(4)周向侧壁上,气缸(52)的一端固设在承载盘(51)上表面,气缸(52)的另一端和滑块(53)固连;连杆(54)的一端和滑块(53)上表面铰接,连杆(54)的另一端和喷头(3)背离自身转动轴线的一侧铰接。

5.根据权利要求4所述的一种建筑拆除用环保降尘装置,其特征在于:所述滑块(53)下表面固设有燕尾块(531),承载盘(51)上表面开设有第二燕尾槽(511),燕尾块(531)在第二燕尾槽(511)内滑移。

6.根据权利要求1所述的一种建筑拆除用环保降尘装置,其特征在于:所述支柱(4)上表面开设有容纳槽(41),支柱(4)周向外侧壁底端和顶端分别开设有通孔(42),两个通孔(42)分别与容纳槽(41)连通;软管(7)远离水泵(2)的一端从通孔(42)和容纳槽(41)内通过后与喷头(3)连接。

7.根据权利要求1所述的一种建筑拆除用环保降尘装置,其特征在于:所述水箱(1)下表面设置有滚轮(13),水箱(1)上表面固设把手(14),把手(14)位于远离支柱(4)的一端。

8.根据权利要求1所述的一种建筑拆除用环保降尘装置,其特征在于:所述转动齿轮(43)下表面固设有限位柱(431),水箱(1)上表面开设有限位槽(12),限位槽(12)为圆弧形,限位柱(431)在限位槽(12)内滑移。
