专利号: 2021210525849
申请人: 唐河县鼎之新电子股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

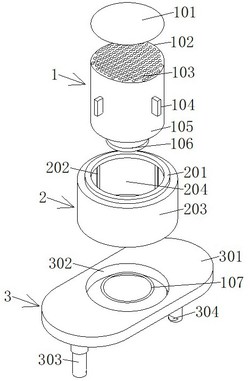

1.一种降噪舒适型导电橡胶按键,包括键体(1)、稳定结构(2)和固定结构(3),其特征在于:所述键体(1)滑动连接在稳定结构(2)的内部,所述键体(1)包括凸面空气膜(101)、手指凹槽(102)、指纹凸点(103)、滑块(104)、主体(105)和回弹橡胶(107),所述凸面空气膜(101)的下方与手指凹槽(102)固定连接,所述手指凹槽(102)的上表面固定连接有指纹凸点(103),所述手指凹槽(102)设置在主体(105)的上表面,所述主体(105)的侧面沿轴心阵列分布有滑块(104),所述回弹橡胶(107)的上方与主体(105)固定连接,所述稳定结构(2)的下方与固定结构(3)固定连接。

2.根据权利要求1所述的一种降噪舒适型导电橡胶按键,其特征在于,所述键体(1)还包括导电触点(106),所述主体(105)的下方与导电触点(106)固定连接,所述导电触点(106)的外侧设置有回弹橡胶(107)。

3.根据权利要求1所述的一种降噪舒适型导电橡胶按键,其特征在于,所述稳定结构(2)包括密封圈(201)、滑槽(202)、外套(203)和滑动室(204),所述密封圈(201)的下方与外套(203)固定连接,所述外套(203)的内部设置有滑动室(204),所述滑动室(204)的内壁上设置有滑槽(202)。

4.根据权利要求1所述的一种降噪舒适型导电橡胶按键,其特征在于,所述固定结构(3)包括底板(301)、触电室(302)、连接柱(303)和卡嘴(304),所述底板(301)的上表面设置有触电室(302),所述触电室(302)贯穿底板(301),所述底板(301)的下方与连接柱(303)固定连接,所述连接柱(303)侧面设置有卡嘴(304)。

5.根据权利要求1所述的一种降噪舒适型导电橡胶按键,其特征在于,所述键体(1)中的滑块(104)滑动连接在稳定结构(2)中的滑槽(202)的内部,所述键体(1)中的主体(105)的侧面与稳定结构(2)中的密封圈(201)滑动连接,所述稳定结构(2)中的外套(203)的下方与固定结构(3)中的底板(301)固定连接。
