专利号: 2021209750418
申请人: 王闯
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

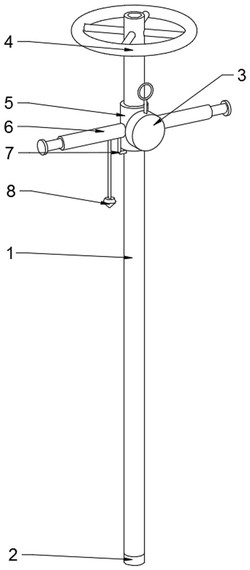

1.一种环境检测用称重取样装置,包括插管(1)和称重机构,所述称重机构设在插管(1)前侧,其特征在于:所述插管(1)内部设有夹持机构;

所述夹持机构包括多个环形气囊(12),所述环形气囊(12)设在插管(1)内部,所述插管(1)内壁上开设有多个凹槽(10),所述环形气囊(12)设在凹槽(10)内部且环形气囊(12)外端与凹槽(10)内壁固定连接,所述插管(1)的壁中镶嵌有两个导气管(9),两个所述导气管(9)分别设在环形气囊(12)两侧,所述环形气囊(12)外端固定设有两个支管(11),两个所述支管(11)一端分别与两个导气管(9)固定连接。

2.根据权利要求1所述的一种环境检测用称重取样装置,其特征在于:所述插管(1)外端设有套管(5),所述套管(5)与插管(1)通过轴承活动连接,所述套管(5)两侧均固定设有手柄(6),所述手柄(6)一端开设有储气孔(13)。

3.根据权利要求2所述的一种环境检测用称重取样装置,其特征在于:所述储气孔(13)内部设有活塞(14),所述活塞(14)一侧固定设有密封垫,所述活塞(14)和密封垫外端均与储气孔(13)内壁相接触,所述活塞(14)另一侧设有螺纹杆(15)并与螺纹杆(15)一端通过轴承活动连接,所述螺纹杆(15)设在储气孔(13)内部并与储气孔(13)内壁通过螺纹连接,所述螺纹杆(15)另一端延伸至手柄(6)一侧。

4.根据权利要求3所述的一种环境检测用称重取样装置,其特征在于:所述螺纹杆(15)另一端固定设有旋钮,所述储气孔(13)内部设有限位网,所述限位网外端与储气孔(13)内壁固定连接,所述限位网设在活塞(14)一侧,所述手柄(6)底端固定设有连接管(7),所述连接管(7)设在限位网一侧并与储气孔(13)相通,两个所述连接管(7)一端分别与两个导气管(9)外端固定连接。

5.根据权利要求1所述的一种环境检测用称重取样装置,其特征在于:所述称重机构包括弹簧秤(3),所述弹簧秤(3)固定设在套管(5)前侧。

6.根据权利要求2所述的一种环境检测用称重取样装置,其特征在于:所述插管(1)一端固定设有锯齿环(2),所述插管(1)外侧设有圆环(4),所述圆环(4)设在套管(5)顶部,所述圆环(4)内侧固定设有多个连接杆,所述连接杆一端与插管(1)外端固定连接。

7.根据权利要求2所述的一种环境检测用称重取样装置,其特征在于:其中一个所述手柄(6)底端固定设有连接绳,所述连接绳一端固定设有铅锤(8)。
