专利号: 2021209750403
申请人: 郝荣来
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

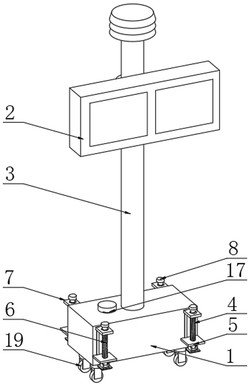

1.一种施工现场综合环境监测仪,包括底座(1)、监测仪主体(2),所述监测仪主体(2)设在底座(1)顶部,其特征在于:所述底座(1)前后两侧均设有两个左右分布的支撑机构(4),所述底座(1)内部设有升降机构(12),且所述升降机构(12)延伸至底座(1)顶部;

所述支撑机构(4)包括固定板(5),所述固定板(5)固定设在底座(1)外侧,所述固定板(5)顶端贯穿设有第一螺纹杆(6),所述第一螺纹杆(6)与固定板(5)通过第一螺纹连接,所述第一螺纹杆(6)底端通过第一轴承活动连接有连接杆(9),所述连接杆(9)设在固定板(5)底部,所述连接杆(9)底端通过活动铰座活动连接有支撑板(10)。

2.根据权利要求1所述的一种施工现场综合环境监测仪,其特征在于:所述升降机构(12)包括连接板(13),所述连接板(13)设在底座(1)内部,所述连接板(13)顶端贯穿设有第二螺纹杆(14)和导向杆(15),所述第二螺纹杆(14)设在导向杆(15)一侧,所述第二螺纹杆(14)与连接板(13)通过第二螺纹连接,所述第二螺纹杆(14)设在底座(1)内部并延伸出底座(1)顶部,所述第二螺纹杆(14)外端与底座(1)内部顶端通过第二轴承活动连接。

3.根据权利要求2所述的一种施工现场综合环境监测仪,其特征在于:所述第二螺纹杆(14)顶端固定设有第二转轮(17),所述第二转轮(17)设在底座(1)顶部。

4.根据权利要求1所述的一种施工现场综合环境监测仪,其特征在于:所述固定板(5)顶部设有移动板(7),所述第一螺纹杆(6)贯穿移动板(7),且所述移动板(7)与第一螺纹杆(6)通过第三轴承活动连接,所述移动板(7)内侧与底座(1)外侧通过滑轨活动连接,所述固定板(5)设在滑轨底部。

5.根据权利要求4所述的一种施工现场综合环境监测仪,其特征在于:所述第一螺纹杆(6)顶端固定设有第一转轮(8),所述第一转轮(8)设在移动板(7)顶部。

6.根据权利要求2所述的一种施工现场综合环境监测仪,其特征在于:所述第二螺纹杆(14)和导向杆(15)底端均固定设有挡板(16),所述挡板(16)设在连接板(13)底部。

7.根据权利要求6所述的一种施工现场综合环境监测仪,其特征在于:所述连接板(13)底端固定设有多个支撑腿(18),所述支撑腿(18)设在底座(1)内部并延伸出底座(1)底部,所述挡板(16)设在多个支撑腿(18)之间,所述支撑腿(18)底端固定设有移动轮(19)。

8.根据权利要求3所述的一种施工现场综合环境监测仪,其特征在于:所述底座(1)顶端固定设有支撑杆(3),所述监测仪主体(2)固定设在支撑杆(3)外端,所述第二转轮(17)设在支撑杆(3)一侧。

9.根据权利要求1所述的一种施工现场综合环境监测仪,其特征在于:所述支撑板(10)底端固定设有橡胶垫(11)。
