专利号: 2021209399385
申请人: 湖北嘉筑建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

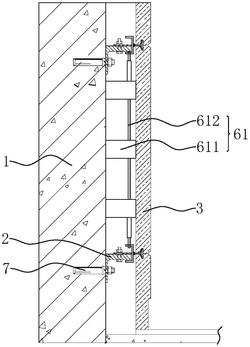

1.一种室内环保石材饰面板的安装结构,其特征在于:包括多组固定安装于墙体(1)上的角钢(2),多组所述角钢(2)上均可拆固定连接有用于固定饰面板(3)的钢框架(4),两组相邻的所述钢框架(4)之间设置有支撑组件(6),所述支撑组件(6)包括支撑部(61)和设置于支撑部(61)两端的连接部(62),两个所述连接部(62)分别用于与钢框架(4)连接。

2.根据权利要求1所述的室内环保石材饰面板的安装结构,其特征在于:所述钢框架(4)包括连接板(41)和U型架(42),所述连接板(41)与角钢(2)之间可拆连接,所述U型架(42)固定连接于连接板(41)的一端,且所述U型架(42)的两侧均开设有用于与连接部(62)连接的第一螺纹通孔。

3.根据权利要求2所述的室内环保石材饰面板的安装结构,其特征在于:所述钢框架(4)还包括有活动连接于U型架(42)上的卡块(43),所述卡块(43)呈T形,且饰面板(3)的顶部和底部均开设有与卡块(43)相适配的卡槽(5)。

4.根据权利要求1所述的室内环保石材饰面板的安装结构,其特征在于:所述连接部(62)包括固定筒(621)和螺纹杆(622),所述固定筒(621)的一端开设有第二螺纹通孔,所述螺纹杆(622)在第二螺纹通孔处与固定筒(621)螺纹连接,所述螺纹杆(622)远离固定筒(621)的一端在第一螺纹通孔处与U型架(42)螺纹连接。

5.根据权利要求4所述的室内环保石材饰面板的安装结构,其特征在于:所述支撑部(61)包括多组支撑块(611)和设置于两组相邻支撑块(611)之间的连接杆(612),靠近所述角钢(2)的支撑块(611)与固定筒(621)的端部固定连接,所述支撑块(611)的长度与饰面板(3)与墙面之间的距离相等。

6.根据权利要求1所述的室内环保石材饰面板的安装结构,其特征在于:所述角钢(2)呈L形,所述角钢(2)的一侧开设有第一通孔,所述角钢(2)通过膨胀螺丝(7)穿过第一通孔固定连接于墙体(1)上。

7.根据权利要求2所述的室内环保石材饰面板的安装结构,其特征在于:所述角钢(2)的上表面开设有第二通孔,所述连接板(41)上开设有第三通孔,所述角钢(2)与连接板(41)通过螺栓(8)穿过第二通孔和第三通孔固定连接。

8.根据权利要求3所述的室内环保石材饰面板的安装结构,其特征在于:饰面板(3)的顶端和底端靠近U型架(42)的一侧均开设有阶梯槽(9),且阶梯槽(9)的高度等于卡块(43)与U型架(42)连接部(62)分的厚度的一半。
