专利号: 2021208946341
申请人: 常州市飞黄钢杆有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

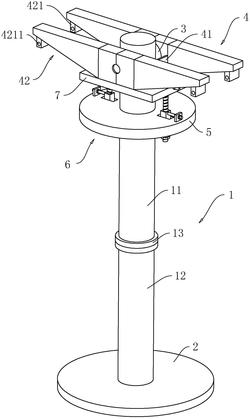

1.一种支撑点可调式钢管杆,包括钢管杆本体(1),其特征在于:所述钢管杆本体(1)顶部固定有定位杆(3),所述定位杆(3)外周面滑移连接有两个相对设置的支撑板(42),所述支撑板(42)底部固定有用于安装线路的安装块(421),所述钢管杆本体(1)上设有用于限制两个支撑板(42)滑动的限位机构。

2.根据权利要求1所述的一种支撑点可调式钢管杆,其特征在于:所述限位机构包括固定于钢管杆外周面上的支撑台(5),所述支撑台(5)顶部开设有两个通槽(51),所述支撑台(5)位于通槽(51)内滑移连接有两个相对设置的套管(61),所述支撑台(5)上设有用于限制套管(61)滑动的限位组件,所述套管(61)内滑移连接有支撑杆(62),所述钢管杆本体(1)上设有用于限制支撑杆(62)滑动的锁止组件,所述支撑杆(62)顶部抵接有与支撑板(42)固定连接的连接板(7),所述连接板(7)开设有腰形孔(71),所述连接板(7)通过腰形孔(71)与钢管杆本体(1)滑移连接。

3.根据权利要求2所述的一种支撑点可调式钢管杆,其特征在于:所述锁止组件包括滑移连接于套管(61)底部的限位环(63),所述套管(61)内滑移连接有支撑杆(62),所述限位环(63)内周面与支撑杆(62)螺纹连接,所述支撑杆(62)底部螺纹连接有用于与限位环(63)底部抵接的第一螺母(621)。

4.根据权利要求2所述的一种支撑点可调式钢管杆,其特征在于:所述连接板(7)底部开设有限位槽(74),所述支撑杆(62)顶部转动连接有滚轮(64),所述滚轮(64)通过限位槽(74)与连接板(7)抵接,所述连接板(7)上设有用于限制滚轮(64)滑动的固定组件。

5.根据权利要求4所述的一种支撑点可调式钢管杆,其特征在于:所述连接板(7)端部开设有安装槽(73),所述固定组件包括穿设于安装槽(73)内的双向螺杆(721),所述连接板(7)位于限位槽(74)内滑移连接有两个相对设置的夹块(722),所述夹块(722)用于夹紧滚轮(64),两个所述夹块(722)分别穿过安装槽(73)内的一端与双向螺杆(721)螺纹连接,所述双向螺杆(721)外周面固定有用于与连接板(7)端部抵接的第二螺母(723)。

6.根据权利要求5所述的一种支撑点可调式钢管杆,其特征在于:所述限位组件包括固定于支撑台(5)上的固定块(8),所述固定块(8)穿设有与套管(61)侧壁转动连接的紧固螺杆(81),所述紧固螺杆(81)螺纹连接有两个第三螺母(82),两个所述第三螺母(82)分别与固定块(8)的两侧抵接。

7.根据权利要求2所述的一种支撑点可调式钢管杆,其特征在于:所述支撑台(5)位于通槽(51)内开设有燕尾槽(52),所述套管(61)两侧固定有与燕尾槽(52)滑移连接的燕尾块(611)。

8.根据权利要求1所述的一种支撑点可调式钢管杆,其特征在于:所述支撑板(42)包括限位块(422)以及限位杆(423),所述限位杆(423)与限位块(422)固定连接,所述限位块(422)与连接板(7)固定连接,所述限位块(422)开设有连接槽(4221),所述限位块(422)位于连接槽(4221)内固定有相对设置的导向块(424),所述定位杆(3)端面上开设有与导向块(424)滑移连接的导向槽(31)。
