专利号: 2021208804092
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

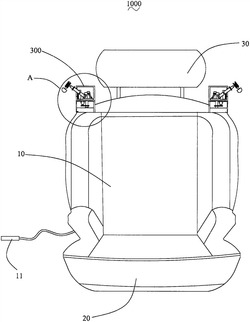

1.一种按摩型汽车座椅,其特征在于,包括靠背、坐垫、头枕,所述靠背的顶部连接所述头枕,所述靠背的底部连接所述坐垫,所述靠背上设置按摩机构,所述按摩机构包括支撑框架、升降机构、移动机构、横梁、传动箱,所述横梁滑动连接于所述支撑框架内部,所述升降机构设置在所述支撑框架上并驱动所述横梁往复移动,所述横梁上设置所述移动机构,所述移动机构驱动所述传动箱沿所述横梁往复移动,所述传动箱上设置第一推动箱,所述第一推动箱上设置第一按摩器,所述第一按摩器可沿垂直于所述支撑框架方向往复运动。

2.根据权利要求1所述的按摩型汽车座椅,其特征在于,所述支撑框架为矩形框架结构,包括依次固定连接的上框架边、第一侧边、下框架边、第二侧边,所述升降机构设置于所述支撑框架的内部并平行于所述第一侧边。

3.根据权利要求2所述的按摩型汽车座椅,其特征在于,所述升降机构包括升降丝杆、升降电机、升降蜗杆、升降蜗轮,所述升降丝杆的两端分别与所述上框架边、所述下框架边转动连接,所述升降电机依次驱动所述升降蜗杆、所述升降蜗轮、所述升降丝杆转动。

4.根据权利要求1所述的按摩型汽车座椅,其特征在于,所述传动箱内固定连接传动电机,所述传动电机的输出端穿设所述传动箱的侧壁,所述传动电机驱动所述第一按摩器运动。

5.根据权利要求4所述的按摩型汽车座椅,其特征在于,所述第一推动箱内转动连接第一蜗杆,所述第一蜗杆的一端与所述传动电机的输出端固定连接,所述第一蜗杆的另一端与所述第一推动箱的内壁转动连接。

6.根据权利要求5所述的按摩型汽车座椅,其特征在于,所述第一推动箱内还转动连接第一动力轴,所述第一动力轴与所述第一蜗杆垂直设置,所述第一动力轴的外周固定连接第一往复蜗轮,所述第一往复蜗轮的一端与所述第一蜗杆匹配啮合,所述第一往复蜗轮的另一端固定连接有第一拨动齿轮。

7.根据权利要求6所述的按摩型汽车座椅,其特征在于,所述第一推动箱内还滑动连接第一推杆,所述第一推杆一端通过第一往复弹簧与所述第一推动箱的内壁固定连接,所述第一推杆的另一端穿过所述第一推动箱的侧壁并延伸至所述第一推动箱外侧,所述第一推杆的所述另一端固定连接所述第一按摩器。

8.根据权利要求7所述的按摩型汽车座椅,其特征在于,所述第一推杆、所述第一拨动齿轮的一侧设置有互相啮合的齿牙。

9.根据权利要求1所述的按摩型汽车座椅,其特征在于,所述传动箱上还设置第二推动箱,所述第二推动箱与所述第一推动箱设置于所述传动箱的同一侧,所述第二推动箱上设置第二按摩器,所述第二按摩器可沿垂直于所述支撑框架方向往复运动。

10.根据权利要求9所述的按摩型汽车座椅,其特征在于,所述传动箱内固定连接辅助传动电机,所述辅助传动电机的输出端穿设所述传动箱的侧壁,所述辅助传动电机驱动所述第二按摩器运动。
