专利号: 2021208683810
申请人: 安徽淠源水利工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

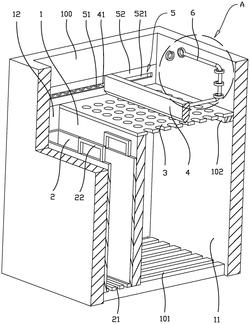

1.一种市政道路下水结构,包括排水槽座(100)和安装于排水槽座(100)槽口的雨水篦子(200),其特征在于:所述排水槽座(100)的底部开设有排水孔(101),所述排水槽座(100)内腔的底面固接有隔板(1),所述隔板(1)将所述排水槽座(100)分割为排水腔(11)和收集腔(12),所述收集腔(12)内设置有顶部开口的收集箱(2),所述排水腔(11)的上方固定有过滤板(3),所述过滤板(3)的高度高于收集箱(2)的顶部,所述过滤板(3)的顶面设置有刮板(4),所述排水槽座(100)中设置有用于所述刮板(4)复位至远离收集箱(2)一侧的复位机构(5)。

2.根据权利要求1所述的一种市政道路下水结构,其特征在于:所述复位机构(5)包括固接于刮板(4)两端端部的弹簧(51),所述弹簧(51)的长度方向与过滤板(3)朝向收集箱(2)的方向一致,所述弹簧(51)远离刮板(4)的一端固接于排水槽座(100)靠近收集箱(2)一侧的侧壁上。

3.根据权利要求2所述的一种市政道路下水结构,其特征在于:所述复位机构(5)还包括密封盒(52),所述密封盒(52)罩设于所述弹簧(51)外,所述密封盒(52)固接于排水槽座(100)两侧的侧壁之间,所述密封盒(52)靠近刮板(4)的侧壁上开设有条形孔(521),所述刮板(4)的两端固接有穿过条形孔(521)的延伸板(41),所述弹簧(51)的端部固接于所述延伸板(41)上。

4.根据权利要求3所述的一种市政道路下水结构,其特征在于:所述刮板(4)上固接有拉绳(6),所述拉绳(6)远离刮板(4)的一端靠近雨水篦子(200)。

5.根据权利要求4所述的一种市政道路下水结构,其特征在于:所述排水槽座(100)的内壁上固接有挂环一(71)、挂环二(72)以及挂环三(73),所述挂环一(71)与所述刮板(4)高度一致,所述挂环二(72)位于刮板(4)和雨水篦子(200)的中部,所述挂环三(73)靠近雨水篦子(200)的底面,所述拉绳(6)依次穿过挂环一(71)、挂环二(72)以及挂环三(73),所述拉绳(6)远离刮板(4)的一端固接有拉环(61),所述拉环(61)的外径大于挂环三(73)的内径。

6.根据权利要求5所述的一种市政道路下水结构,其特征在于:所述挂环一(71)固接于排水槽座(100)远离收集箱(2)一侧的侧壁上,所述挂环二(72)和所述挂环三(73)均位于挂环一(71)的上方的侧壁上,所述挂环三(73)的一侧设置有挂环四(74),所述挂环四(74)上开设有豁口(741),所述豁口(741)的宽度大于拉绳(6)的直径,所述挂环三(73)和所述挂环四(74)之间的间距等于刮板(4)抵触至排水槽座(100)远离收集箱(2)一侧的侧壁时与收集箱(2)之间的间距。

7.根据权利要求4所述的一种市政道路下水结构,其特征在于:所述拉绳(6)固定于所述刮板(4)的中部。

8.根据权利要求1所述的一种市政道路下水结构,其特征在于:所述收集箱(2)的底部开设有出水孔(21),所述出水孔(21)和所述排水孔(101)均为条形状并相互垂直。
