专利号: 2021208565655
申请人: 江苏鼎力新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

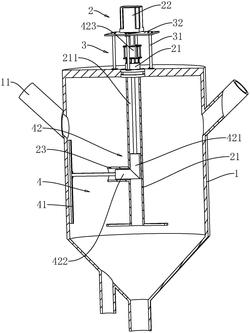

1.一种易清洗型搅拌反应釜,包括反应釜本体(1),反应釜本体(1)上设有清洗进口(11)和清洗出口(12),反应釜本体(1)上还设置有搅拌机构(2),搅拌机构(2)包括搅拌轴(21)和驱动搅拌轴(21)转动的搅拌电机(22),其特征在于:所述反应釜本体(1)上还设有清洁机构(4),所述清洁机构(4)包括刮板(41)和驱动组件(42),所述刮板(41)与搅拌轴(21)连接;所述刮板(41)滑动安装在反应釜本体(1)内,且所述刮板(41)可滑动至与反应釜本体(1)的内壁抵接,所述驱动组件(42)用于驱动刮板(41)滑动。

2.根据权利要求1所述的一种易清洗型搅拌反应釜,其特征在于:所述搅拌轴(21)的内部形成为沿其轴向贯穿的容纳腔(211),所述搅拌轴(21)的周面上固定连接有支管(23),所述支管(23)与容纳腔(211)连通;

所述驱动组件(42)包括第一楔块(421)、第二楔块(422)和驱动件(423),所述第一楔块(421)沿搅拌轴(21)的轴向滑动设置于容纳腔(211)内,所述第二楔块(422)沿支管(23)的轴向滑动设置于支管(23)内,所述第二楔块(422)与刮板(41)固定连接,所述第一楔块(421)的楔面和第二楔块(422)的楔面抵接,所述驱动件(423)设置于搅拌轴(21)上用于驱动第一楔块(421)滑动。

3.根据权利要求2所述的一种易清洗型搅拌反应釜,其特征在于:所述第一楔块(421)楔面上固定连接有燕尾块(4211),第二楔块(422)的楔面上开设有供燕尾块滑动的燕尾槽(4221)。

4.根据权利要求2所述的一种易清洗型搅拌反应釜,其特征在于:所述搅拌轴(21)的顶端位于反应釜本体(1)外,所述反应釜本体(1)上还设置有安装机构(3),所述安装机构(3)包括第一安装板(33)和多根相互间隔设置第一安装杆(34),所述第一安装杆(34)的一端与搅拌轴(21)的顶端固定连接,所述第一安装杆(34)的另一端与第一安装板(33)固定连接,所述驱动件(423)设置于第一安装板(33)上。

5.根据权利要求4所述的一种易清洗型搅拌反应釜,其特征在于:所述安装机构(3)还包括第二安装杆(36)和第二安装板(35),所述第二安装杆的一端与第一安装板(33)固定连接,所述第二安装杆的另一端与第二安装板(35)连接,所述搅拌电机(22)的转轴与第二安装板(35)固定连接。

6.根据权利要求3所述的一种易清洗型搅拌反应釜,其特征在于:所述燕尾块(4211)上安装有滚轮(4212),所述滚轮(4212)与燕尾槽(4221)的内壁抵接。

7.根据权利要求2所述的一种易清洗型搅拌反应釜,其特征在于:所述刮板(41)与第二楔块(422)可拆卸连接。

8.根据权利要求7所述的一种易清洗型搅拌反应釜,其特征在于:所述搅拌轴(21)包括轴体(212)和嵌块(213),所述轴体(212)的周面上设置有安装通槽(2121),所述安装通槽(2121)的一端不高于支管(23)与搅拌轴(21)的连接处,所述安装通槽(2121)的另一端贯穿搅拌轴(21)的顶端,所述嵌块(213)可拆卸安装于轴体(212)上并位于安装通槽(2121)处。
