专利号: 2021208477298
申请人: 浙江优陆汽车配件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

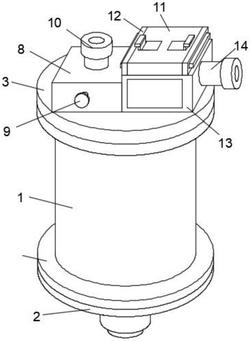

1.可三次过滤防堵塞柴油滤清器,其特征在于:包括壳体(1),所述壳体(1)上固定安装有顶盖(3),所述壳体(1)的底部固定安装有底盖(2),所述壳体(1)内设置有分隔板(6),且所述分隔板(6)的前后端均固定安装在壳体(1)的内壁上,所述分隔板(6)的左侧设置有第二滤芯(7),所述分隔板(6)的右侧设置有第一滤芯(15),所述顶盖(3)顶部固定安装有出油座(8),所述出油座(8)的右侧固定安装有进油座(13),且所述进油座(13)和出油座(8)内均与壳体(1)内连通,所述进油座(13)内插接有滤网盒(17),所述滤网盒(17)顶部固定安装有盖板(11),所述进油座(13)上位于盖板(11)的两侧均固定安装有固定座(12),所述盖板(11)内设置有滑槽(21),且所述滑槽(21)设置有两个,两个所述滑槽(21)内均滑动连接有滑块(22),两个所述滑块(22)相互靠近一侧均固定安装有弹簧(20),两个所述弹簧(20)相互靠近一侧均固定安装滑槽(21)的内壁上,两个所述滑块(22)相互远离一侧均固定安装有销杆(16),两个所述固定座(12)上对应销杆(16)处均设置有销孔(5),两个所述销杆(16)相互远离一侧均分别穿过两个销孔(5)延伸出固定座(12)外。

2.根据权利要求1所述的可三次过滤防堵塞柴油滤清器,其特征在于:两个所述滑块(22)的顶部均固定安装有拨杆(18),且两个所述拨杆(18)的顶部均延伸出盖板(11)外,且所述盖板(11)上对应两个拨杆(18)处均设置有拨杆槽(19),两个所述拨杆(18)分别滑动连接在对应的拨杆槽(19)内。

3.根据权利要求1所述的可三次过滤防堵塞柴油滤清器,其特征在于:所述出油座(8)的顶部固定安装有出油口(10),所述进油座(13)的右侧固定安装有进油口(14)。

4.根据权利要求1所述的可三次过滤防堵塞柴油滤清器,其特征在于:所述滤网盒(17)的右侧对应进油口(14)处设置有通孔,所述滤网盒(17)底端固定安装有滤网。

5.根据权利要求3所述的可三次过滤防堵塞柴油滤清器,其特征在于:所述出油口(10)内固定安装有油压阀(9)。

6.根据权利要求1所述的可三次过滤防堵塞柴油滤清器,其特征在于:所述分隔板(6)的两侧均固定安装有卡块,且所述第一滤芯(15)和第二滤芯(7)相互靠近一侧对应卡块处均设置有卡槽。

7.根据权利要求1所述的可三次过滤防堵塞柴油滤清器,其特征在于:所述底盖(2)的左侧螺纹连接有放油螺栓(4)。
