专利号: 2021208245021
申请人: 河南省重业起重机有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

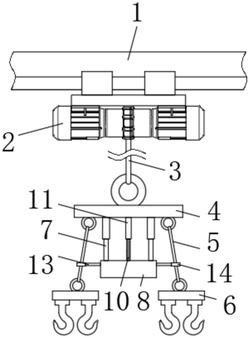

1.一种高精度双钩桥式起重机,包括起重机横梁(1),其特征在于,所述起重机横梁(1)上安装有电葫芦(2),所述电葫芦(2)通过钢索一(3)连接有连接板(4),所述连接板(4)的底部壳体固定连接有伸缩杆(7),所述伸缩杆(7)的底端固定连接有调节盒(8),所述调节盒(8)的底部壳体内壁通过螺栓连接有伺服电机(9),所述伺服电机(9)的输出轴固定连接有螺纹杆(10),所述螺纹杆(10)的顶端贯穿出调节盒(8)的顶部壳体,且螺纹杆(10)的顶端外圈转动套设有螺纹筒(11),所述螺纹筒(11)的顶部壳体固定连接在连接板(4)的底部壳体上,所述螺纹杆(10)的外圈固定套设有直齿轮(12),所述直齿轮(12)的两侧壳体均设有移动板(13),所述移动板(13)的外圈贯穿出调节盒(8)的一侧壳体,且移动板(13)远离直齿轮(12)的一端固定连接有套环(14)。

2.根据权利要求1所述的一种高精度双钩桥式起重机,其特征在于,所述连接板(4)的底部壳体固定连接有钢索二(5),所述钢索二(5)的另一端固定连接有吊钩(6),且钢索二(5)外圈活动套设在套环(14)的内圈里。

3.根据权利要求1所述的一种高精度双钩桥式起重机,其特征在于,所述调节盒(8)的顶部壳体开设有通孔,所述通孔的内圈固定套设有轴承,所述螺纹杆(10)的外圈固定套设在轴承的内圈里。

4.根据权利要求1所述的一种高精度双钩桥式起重机,其特征在于,所述调节盒(8)的左右两侧壳体均开设有开口,所述移动板(13)的外圈活动套设在开口的内圈里,且套环(14)的外圈直径大于所述开口的内圈直径。

5.根据权利要求1所述的一种高精度双钩桥式起重机,其特征在于,两个所述移动板(13)相互靠近的一侧壳体均开设有齿槽,所述直齿轮(12)的两侧壳体分别与两个所述移动板(13)啮合。

6.根据权利要求1所述的一种高精度双钩桥式起重机,其特征在于,两个所述移动板(13)相互远离的一侧壳体均固定连接有滑块,所述调节盒(8)的两侧壳体内壁均开设有滑槽,所述滑块的外圈滑动套设在滑槽的内圈里。
