专利号: 2021207466510
申请人: 江苏金亿农牧机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

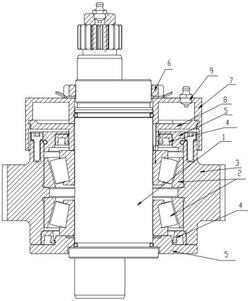

1.一种制粒机压辊总成的润滑机构,包括偏心轴、轴承、压辊壳,轴承设于偏心轴与压辊壳之间,且压辊壳套接在轴承的外部,其特征在于:在偏心轴上位于轴承上方连接有储油件,储油件上具有将油注入的注油口,储油件上设有与轴承相连通的出油口,在储油件上端与偏心轴之间设置密封件,储油件上端通过锁紧件将储油件固定在偏心轴上。

2.如权利要求1所述的一种制粒机压辊总成的润滑机构,其特征在于:所述的储油件包括油壶和底盖,其中底盖与油壶螺纹连接,油壶内具有环形的环槽,该环槽与底盖之间共同形成储油空间,油壶和底盖中间具有供偏心轴穿过的通孔。

3.如权利要求2所述的一种制粒机压辊总成的润滑机构,其特征在于:所述的底盖的通孔内壁设有内凹的通槽,在该通槽的上下端均设有凹于所在平面的凹槽,底盖的上下凹槽和通槽共同形成油道,储油件内的油通过该油道进入轴承。

4.如权利要求3所述的一种制粒机压辊总成的润滑机构,其特征在于:所述的底盖下端中间位置设有环形凸起,在该环形凸起与压辊壳之间设有油封。

5.如权利要求4所述的一种制粒机压辊总成的润滑机构,其特征在于:所述的底盖的上端的外边缘设有向上凸出的凸缘,在该凸缘外部加工有外螺纹,对应的油壶下端的外边缘设有向下凸出的边沿,边沿与油壶内壁之间形成厚度差的台阶结构。
