专利号: 2021206974597
申请人: 青岛中科华通能源工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

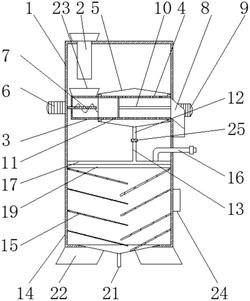

1.一种沼渣沼液固液分离机,其特征在于,包括腔体(1),所述腔体(1)的顶端设有进料管(2),所述腔体(1)内设有进料筒(3),所述进料筒(3)和所述进料管(2)的顶端均设有进料斗(23),所述进料筒(3)的一侧设有滚筒(4),所述滚筒(4)的表面设有若干均匀分布的筛孔(11),所述滚筒(4)外套设有与其相匹配的固定滚筒(5),所述腔体(1)的一侧设有驱动电机(6),所述驱动电机(6)的一侧设有延伸至所述进料筒(3)内的进料螺旋(7),所述腔体(1)的另一侧设有一级固体出口(8),所述一级固体出口(8)的另一侧设有驱动装置(9),所述驱动装置(9)的一侧设有延伸至所述滚筒(4)内的排渣装置(10),所述固定滚筒(5)的底端设有一级液体出口(12),所述一级液体出口(12)的底端设有二级进料口(13),所述腔体(1)的底端设有二级分离腔(14),所述二级分离腔(14)的内壁设有若干均匀分布的筛板(15),所述二级分离腔(14)的一侧设有延伸至其内的高压进气管(16),所述高压进气管(16)的底端设有布气管(17),所述布气管(17)包括气体管路(18),所述二级分离腔(14)内设有与所述一级液体出口(12)相连接的布液管(19),所述布液管(19)包括液体管路(20),所述二级分离腔(14)的底端设有二级液体出口(21),所述二级分离腔(14)的底端设有对称设置的二级固体出口(22)。

2.根据权利要求1所述的一种沼渣沼液固液分离机,其特征在于,所述二级分离腔(14)的一侧设有压力表(24),所述二级分离腔(14)的一侧设有与所述压力表(24)相匹配的透明保护罩。

3.根据权利要求1所述的一种沼渣沼液固液分离机,其特征在于,所述一级液体出口(12)与所述二级进料口(13)之间设有单向阀(25)。

4.根据权利要求1所述的一种沼渣沼液固液分离机,其特征在于,所述筛板(15)上的孔为圆锥形,按上宽下窄布置,且每层所述筛板(15)随之位置的逐步降低孔的直径逐步变小。

5.根据权利要求1所述的一种沼渣沼液固液分离机,其特征在于,所述布液管(19)的底端设置诸多圆孔,所述布气管(17)上布置有诸多孔。

6.根据权利要求1所述的一种沼渣沼液固液分离机,其特征在于,所述进料斗(23)为喇叭型结构,所述筛板(15)均为空间交叉设置。
