专利号: 2021206486803
申请人: 章丘市黄河水利水电工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

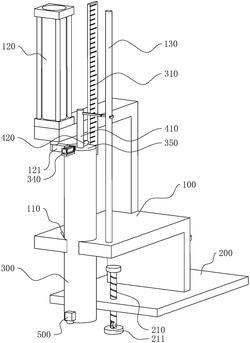

1.一种河道淤泥厚度检测装置,其特征在于:包括支架(100)、支撑座(200)、检测管(300)、定位板(400),所述支架(100)设置于支撑座(200)上,所述检测管(300)与支架(100)沿淤泥厚度的方向滑移连接,且所述检测管(300)可插入淤泥中,所述检测管(300)靠近淤泥的一端设置有压力传感器(500),所述定位板(400)与淤泥可抵接,且所述定位板(400)与检测管(300)的内壁滑移连接,滑移方向与淤泥厚度的方向一致,所述检测管(300)靠近淤泥一端的侧壁上设置有由于锁定定位板(400)滑移距离的锁定组件(600),所述定位板(400)远离淤泥的一侧通过连接杆(410)连接有定位标尺(420),所述检测管(300)上沿淤泥的厚度方向设置有刻度尺(310),所述定位标尺(420)位于检测管(300)外并与刻度尺(310)抵接。

2.根据权利要求1所述的一种河道淤泥厚度检测装置,其特征在于:所述压力传感器(500)通过弹性件与检测管(300)靠近淤泥的一端连接。

3.根据权利要求1所述的一种河道淤泥厚度检测装置,其特征在于:所述定位板(400)上沿其径向开设有卡槽(430),所述检测管(300)靠近淤泥一端的侧壁上沿检测管(300)的径向开设有滑移槽(320),所述检测管(300)的侧壁上沿其长度方向开设有连通槽(330),所述滑移槽(320)与连通槽(330)连通,所述锁定组件(600)包括卡块(610)和连杆(620),所述连杆(620)与卡块(610)的一端垂直连接,且所述连杆(620)与连通槽(330)沿检测管(300)的径向滑移连接,所述卡块(610)与滑移槽(320)滑移连接,且所述卡块(610)远离连杆(620)的一端可伸出滑移槽(320)与卡槽(430)卡接。

4.根据权利要求3所述的一种河道淤泥厚度检测装置,其特征在于:所述检测管(300)的外壁上设置有锁定气缸(340),所述锁定气缸(340)的设置方向与卡块(610)的滑移方向一致,所述锁定气缸(340)与连杆(620)远离卡块(610)的一端传动连接。

5.根据权利要求1所述的一种河道淤泥厚度检测装置,其特征在于:所述支架(100)上沿淤泥厚度的方向设置有驱动气缸(120),所述驱动气缸(120)与检测管(300)传动连接。

6.根据权利要求1所述的一种河道淤泥厚度检测装置,其特征在于:所述检测管(300)远离淤泥的一端设置有导向板(350),所述连接杆(410)与导向板(350)滑移连接,滑移方向与所述定位板(400)的滑移方向一致。

7.根据权利要求1所述的一种河道淤泥厚度检测装置,其特征在于:所述连接杆(410)上设置有用于锁定定位标尺(420)的锁止组件(700),所述锁止组件(700)包括锁定杆(710)和锁定钩(720),所述锁定杆(710)沿垂直于连接杆(410)的轴向的方向设置于连接杆(410)上,所述锁定钩(720)与锁定杆(710)的一端转动连接,所述支架(100)上设置有支撑杆(130),所述锁定钩(720)与支撑杆(130)可卡接。

8.根据权利要求1所述的一种河道淤泥厚度检测装置,其特征在于:所述支撑座(200)上螺纹连接有多个调平螺栓(210),所述调平螺栓(210)远离支架(100)的一端与河滩(800)可抵接。

9.根据权利要求8所述的一种河道淤泥厚度检测装置,其特征在于:所述调平螺栓(210)远离支架(100)的一端转动连接有抵接板(211),所述抵接板(211)与河滩(800)可抵接。
