专利号: 2021206467573
申请人: 沧州市亿达渤润石化有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

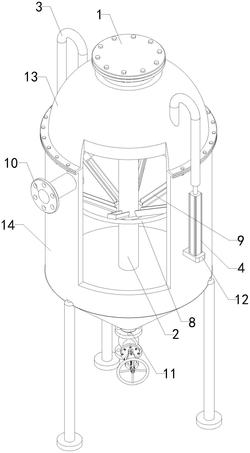

1.一种润滑油生产用加热装置,其特征在于,包括加热釜、安装座(1)、电热棒(2)、两组U型连通管(3)、两组液压杆(4)、两组第一活塞(5)、两组第二活塞(6)、两组连接杆(7)、升降架(8)和多组提升槽(9),加热釜前部设置有进液管(10),加热釜的底部设置有排液管(11),排液管(11)上设置有排液阀,所述安装座(1)固定安装于加热釜的顶部,所述电热棒(2)固定安装于安装座(1)的底部,所述电热棒(2)伸入至加热釜内底部,所述两组U型连通管(3)分别设置于加热釜的左部和右部,两组U型连通管(3)的一端位于加热釜内,两组U型连通管(3)的另一端位于加热釜外,所述加热釜的左端和右端均设置有安装板(12),所述两组液压杆(4)分别固定安装于两组安装板(12)上,所述两组第一活塞(5)可上下滑动的设置于两组U型连通管(3)内远离加热釜中心轴线的一侧,所述两组第二活塞(6)可上下滑动的设置于两组U型连通管(3)内靠近加热釜中心轴线的一侧,所述两组液压杆(4)的输出端分别与两组第一活塞(5)固定连接,所述两组连接杆(7)的顶端分别与两组第二活塞(6)底部固定连接,所述连接杆(7)的底端分别与升降架(8)的左部和右部固定连接,所述多组提升槽(9)固定安装于升降架(8)上,多组提升槽(9)绕电热棒(2)周向均布。

2.根据权利要求1所述的润滑油生产用加热装置,其特征在于,所述多组提升槽(9)靠近电热棒(2)的一端向电热棒(2)中心轴线处倾斜设置。

3.根据权利要求2所述的润滑油生产用加热装置,其特征在于,所述加热釜包括釜体(13)和釜盖(14),釜体(13)和釜盖(14)通过螺栓固定连接。

4.根据权利要求3所述的润滑油生产用加热装置,其特征在于,所述釜盖(14)上设置有安装孔(15),安装座(1)自安装孔(15)内插入至加热釜内,安装座(1)与釜盖(14)通过螺栓固定连接。

5.根据权利要求4所述的润滑油生产用加热装置,其特征在于,所述两组U型连通管(3)左端和右端底部均设置有限位挡环(16)。
