专利号: 2021206375853
申请人: 郑孝坤
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

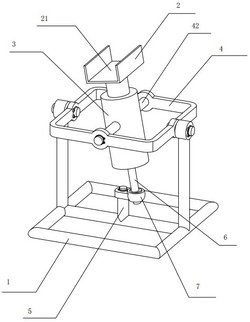

1.一种健身器材,包括架体(1),其特征在于:所述的架体(1)上设有用于安放脚掌的安放件(2),所述的安放件(2)设于传动件(3)上,所述的传动件(3)通过安装架(4)设于架体(1)上并使得所述的传动件(3)相对架体(1)多自由度运动。

2.根据权利要求1所述的一种健身器材,其特征在于所述的安装架(4)铰接于架体(1)上,所述的安装架(4)通过相对架体(1)前后摆动带动安放件(2)相对架体(1)前后摆动。

3.根据权利要求1或2所述的一种健身器材,其特征在于所述的传动件(3)铰接于安装架(4)上,所述的传动件(3)通过相对安装架(4)左右摆动带动安放件(2)相对架体(1)前后摆动。

4.根据权利要求3所述的一种健身器材,其特征在于所述的安装架(4)上设有安装孔(41),所述的传动件(3)上设有安装轴(42),所述的安装轴(42)插入所述的安装孔(41)内并与安装孔(41)转动配合。

5.根据权利要求1所述的一种健身器材,其特征在于所述的架体(1)上设有中心轴(5),所述的传动件(3)上设有连接轴(6),所述传动件上的连接轴(6)通过连接件(7)与中心轴(5)相连接并使得连接轴(6)与中心轴(5)相对转动配合。

6.根据权利要求5所述的一种健身器材,其特征在于所述的安放件(2)上设有安放槽(21),所述的连接件(7)水平设置,所述的安放件(2)与连接轴(6)设于传动件(3)的两端且在连接轴(6)与中心轴(5)相对转动时安放槽(21)的朝向不变。

7.根据权利要求5所述的一种健身器材,其特征在于所述的架体(1)上设有动力源(8),所述的动力源(8)与中心轴(5)相连接并通过驱动中心轴(5)使得连接轴(6)绕中心轴(5)转动。

8.根据权利要求5所述的一种健身器材,其特征在于所述的传动件(3)驱动连接轴(6)转动并使得连接件(7)绕中心轴(5)转动。

9.根据权利要求1所述的一种健身器材,其特征在于所述的传动件(3)上设有两个安放件(2),两个安放件(2)之间的间距可调设置。

10.根据权利要求1所述的一种健身器材,其特征在于所述的架体(1)上设有扶手(9),所述的架体(1)上设有两个传动件(3),每个传动件(3)上均设有一个所述的安放件(2),两个传动件(3)上的安放件(2)间距可调。
